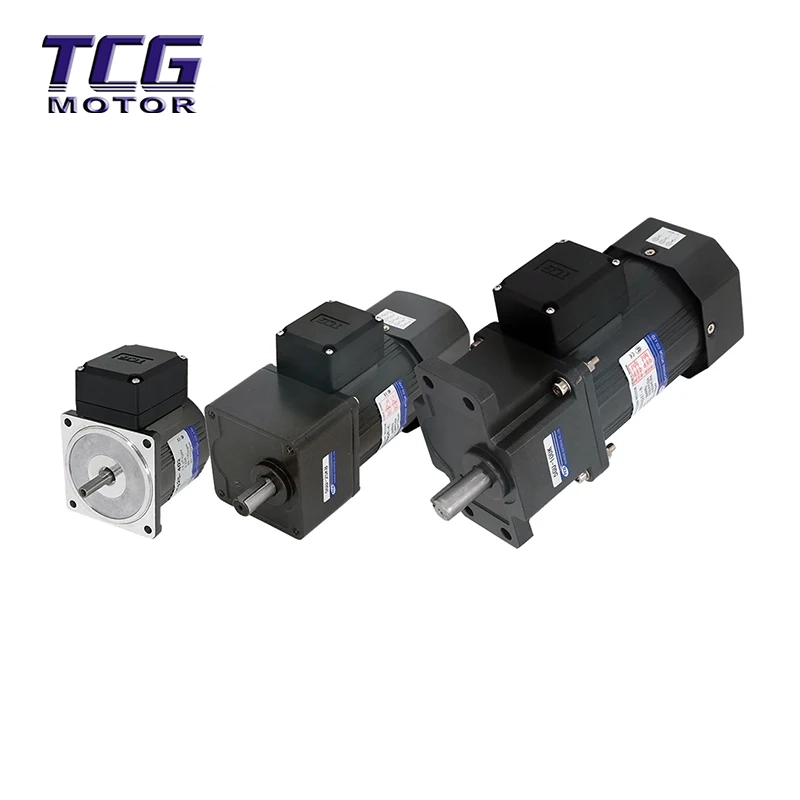

Mikro-Geschwindigkeitskontrollmotor

Hengfu, eine professionelle chinesische Motorenfabrik, bietet den leistungsstarken 120-W-Micro-Speed-Control-Motor an. Dieser Micro-Geschwindigkeitsregelmotor unterstützt sowohl einphasige 220 V als auch dreiphasige 380 V und ermöglicht so eine reibungslose Geschwindigkeitsregelung für die Automatisierung. Unsere auf Stabilität und geringe Geräuschentwicklung ausgelegte, direkt ab Werk erhältliche 120-W-Serie ist CE/ISO9001-zertifiziert. Es eignet sich perfekt für Großhandels- und OEM/ODM-Projekte und ist die ideale, präzise Stromversorgungslösung für Förderbänder, Verpackungen und medizinische Geräte.

Anfrage absenden

Produktbeschreibung

Der Micro Speed Control Motor ist auf Präzision und Zuverlässigkeit in der modernen Industrieautomation ausgelegt. Ausgestattet mit einer robusten 4-poligen Struktur liefert es eine Nenngeschwindigkeit von 1420 U/min bei deutlich reduzierter Vibration und Geräuschentwicklung im Vergleich zu 2-poligen Alternativen. Dieser Motor eignet sich hervorragend für Anwendungen, die häufige Starts/Stopps und ein gleichmäßiges Drehmoment bei niedriger Drehzahl erfordern. Mit einem Gehäuse aus hochfester Aluminiumlegierung für hervorragende Wärmeableitung gewährleistet es eine lange Lebensdauer auch im Dauerbetrieb. Als Zulieferer bieten wir umfassende Anpassungsmöglichkeiten für Wellenabmessungen, Montageflansche und Verkabelung und gewährleisten so eine nahtlose Integration in Ihre spezifischen Maschinen.

Tai-Chuang-Motor (einphasig)

Kontinuierliche Nennwerte für Induktionsmotoren

Modell Nr.		Gewalt (w)	Peripherie Welle Nr (Hz)	Stromspannung (V)	Start Drehen Moment (Kg/cm)	Bewertung		Kondensator starten		Getriebemodell-Nr.			NEIN.
Zylindrisch Kraftachse	Ritzelschnitt Kraftachse	Gewalt (w)	Peripherie Welle Nr (Hz)	Stromspannung (V)	Start Drehen Moment (Kg/cm)	Drehen Moment (Kg/cm)	RevoVing NEIN. (U/min)	Kapazität (μF)	Widerstand Stromspannung (WV)	Paarung Lager	Öllager und Palning Lager Kombiniert	Mitte Gang	NEIN.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN K	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU KB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GU K			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

Tabelle der zulässigen Drehmomente des Mikro-Untersetzungsmotors

Untersetzungsverhältnis (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Ausgangsgeschwindigkeit (50 Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Ausgangsgeschwindigkeit (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

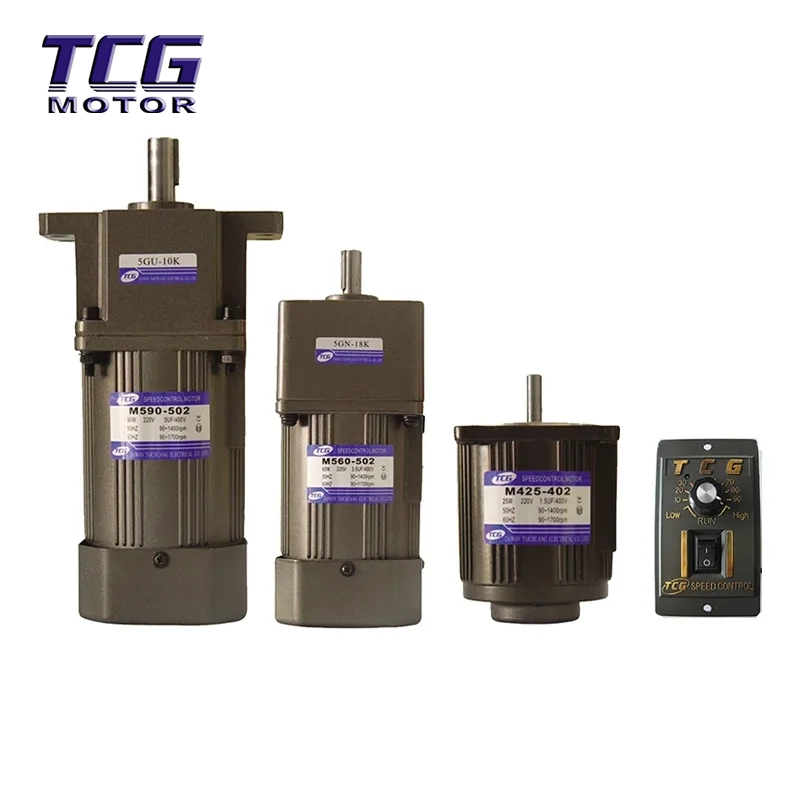

Tai Chuang-Geschwindigkeitskontrollmotor (einphasig)

Eigenschaften des US-Motors (einphasig)

Motormodell-Nr.		Gewalt (W)	Stromspannung (V)	Peripherie Welle Nr. (Hz)	Pole NEIN. (P)	Variabler Geschwindigkeitsbereich		Drehmoment gcm		Start Drehen Moment (gcm)	Verbraucht Leistung (W)	Kondensator starten		NEIN.
Zylindrisch Kraftachse	Ritzelschnitt Kraftachse					Rotationen NEIN. (U/min)	Verhältnis	Legen Sie die Anzahl der Drehungen fest.				Kapazität (μF)	Widerstand Stromspannung (WV)
Zylindrisch Kraftachse	Ritzelschnitt Kraftachse					Rotationen NEIN. (U/min)	Verhältnis	1200 (U/min)	90 (U/min)			Kapazität (μF)	Widerstand Stromspannung (WV)
M206-001	M206-401	6	100 110	5060	4	90~1400 90~1700	3~1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90~1400 90~1700	3~1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90~1400 90~1700	3~1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90~1400 90~1700	3~1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90~1400 90~1700	3~1800	13000 10900	4600	12350	400	12	400

Dauerleistung für Induktionsmotoren (dreiphasig)

Motormodell-Nr.		Gewalt w	Peripherie Welle Nr Hz	Stromspannung V	Start Drehen Moment gcm	Bewertung		Getriebemodell-Nr.			NEIN.
Zylindrisch Kraftachse	Ritzelschnitt Kraftachse	Gewalt w	Peripherie Welle Nr Hz	Stromspannung V	Start Drehen Moment gcm	Drehen Moment gcm	Revolving NEIN. U/min	Malerei Lager	Öllager und Paarung des Lagers Kombiniert	Mitte Gang	NEIN.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU KB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU KB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU KB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU KB

Kernvorteile

Vielseitige elektrische Spezifikationen: Kompatibel mit 220-V-/380-V-Stromversorgungssystemen, wodurch es für globale Exportmärkte geeignet ist.

Reibungsloser und leiser Betrieb: Das 4-polige Design gewährleistet eine stabile Drehmomentabgabe und minimale akustische Geräusche, perfekt für Büro- und medizinische Umgebungen.

Optimale Energieeffizienz: Die Nennleistung von 120 W ist präzise auf kleine bis mittlere Geräte abgestimmt und sorgt für ein ausgewogenes Verhältnis zwischen Leistung und Energieeinsparungen.

Sensible Geschwindigkeitsreaktion: In Kombination mit einem Geschwindigkeitsregler wird eine stufenlose Regelung über einen weiten Bereich mit schneller Reaktion auf Laständerungen erreicht.

Haltbarkeit auf Industrieniveau: Wicklungen aus 100 % reinem Kupfer und hochwertige Lager garantieren Zuverlässigkeit unter rauen Fabrikbedingungen.

Technische Panne

Präzisionsgefertigte Komponenten für maximale Haltbarkeit

Die Zuverlässigkeit des Micro Speed Control Motor beruht auf seiner erstklassigen internen Architektur.

Stator und Rotor: Wir verwenden hochwertige Siliziumstahlbleche mit Präzisionsstanzung, um Wirbelstromverluste und Wärmeentwicklung zu minimieren.

Wicklungen aus 100 % reinem Kupfer: Im Gegensatz zu CCA-Alternativen verwendet unser Motor hochreinen Kupferdraht mit Isolierung der Klasse F, was eine hervorragende Leitfähigkeit und Beständigkeit gegen thermische Überlastung gewährleistet.

Hochpräzise Lager: Ausgestattet mit erstklassigen Kugellagern zur Reduzierung der Reibung, die einen flüsterleisen Betrieb und eine längere mechanische Lebensdauer von über 10.000 Stunden gewährleisten.

Installations- und Auswahlhandbuch

Wie integrieren Sie den Micro Speed Control Motor in Ihr System?

Montageflexibilität: Dieser Motor verfügt über ein Standard-Vierkantflanschdesign und ist mit den meisten globalen Mikrogetrieben kompatibel.

Spannungskompatibilität: Unterstützt einphasige 220 V für einfache Büroeinrichtungen und dreiphasige 380 V für stabile industrielle Stromnetze.

Synergie der Geschwindigkeitsregelung: Für eine optimale Leistung empfehlen wir, diesen Motor mit einem digitalen Geschwindigkeitsregler zu koppeln. Dies ermöglicht einen Regelbereich von 90–1420 U/min mit konstanter Drehmomentabgabe bei niedrigeren Drehzahlen.

Verkabelungssicherheit: Zur Erfüllung Ihrer IP-Schutzanforderungen stehen integrierte Anschlusskästen oder Anschlusskabeloptionen zur Verfügung

Anwendungen

Miniature Variable Speed Motor Applications

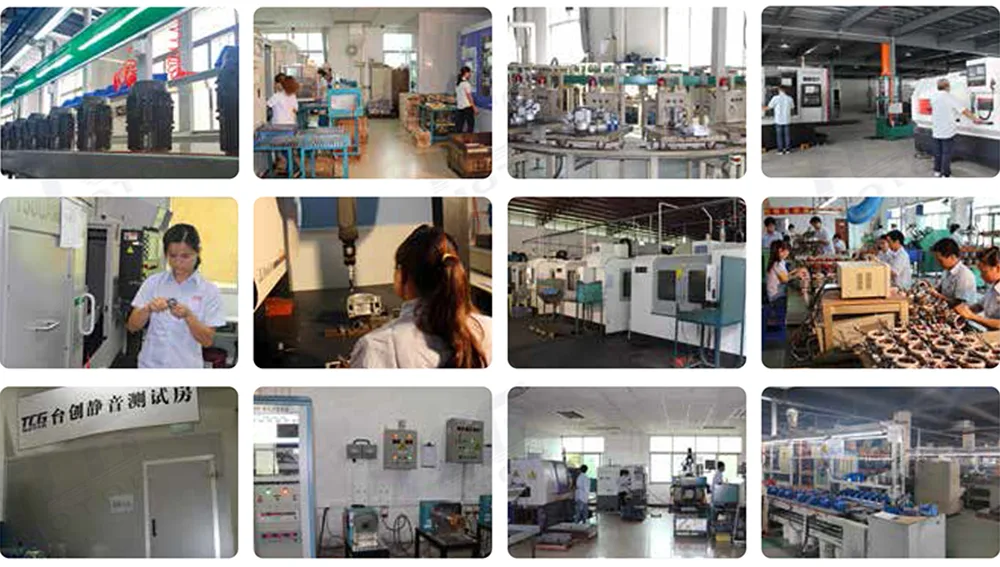

Unternehmensstärke

Corporate Strength

Firmenauszeichnungen und Qualifikationen

Honors and Qualifications

Partnermarken

Partner Brands

Häufig gestellte Fragen

F: Kann dieser Micro Speed Control Motor rund um die Uhr laufen?

A: Ja, mit seinem Aluminiumgehäuse mit hoher Wärmeleitfähigkeit und der Isolierung der Klasse F ist es für den industriellen Dauerbetrieb (S1-Betriebszyklus) ausgelegt.

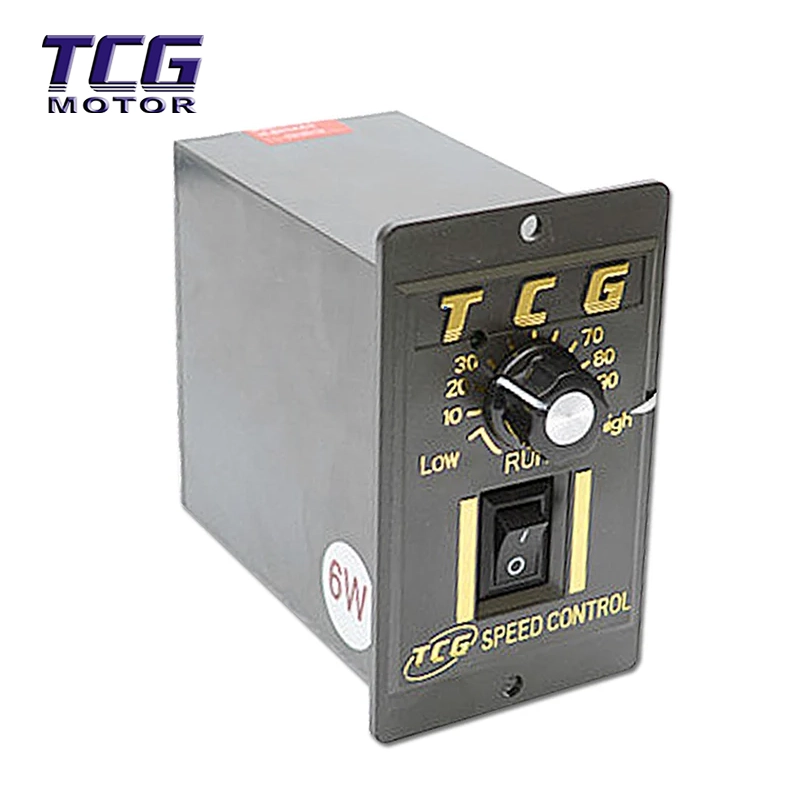

F: Bieten Sie den passenden Geschwindigkeitsregler an?

A: Absolut. Wir bieten sowohl analoge als auch digitale Drehzahlregler als komplette Motorsystemlösung an.

F: Wie lange dauert die Vorlaufzeit für eine maßgeschneiderte Welle?

A: Bei OEM-Bestellungen dauert die Bemusterung in der Regel 7 bis 10 Tage, während die Massenproduktion je nach Komplexität 15 bis 20 Tage dauert.

F: Ist es reversibel?

A: Ja, die Drehrichtung kann einfach durch Vertauschen der Verdrahtungskonfiguration geändert werden.
