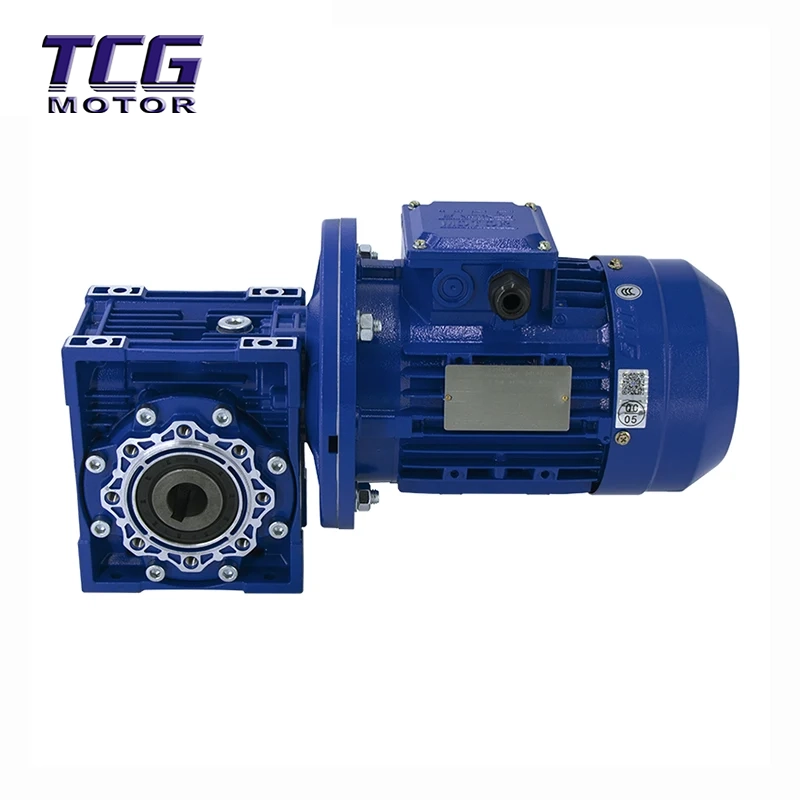

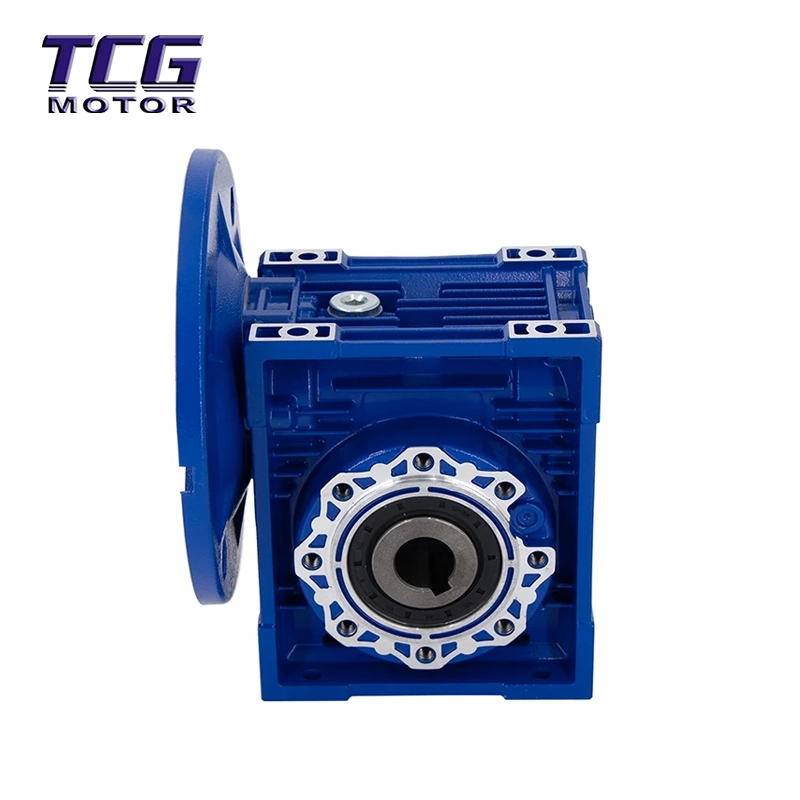

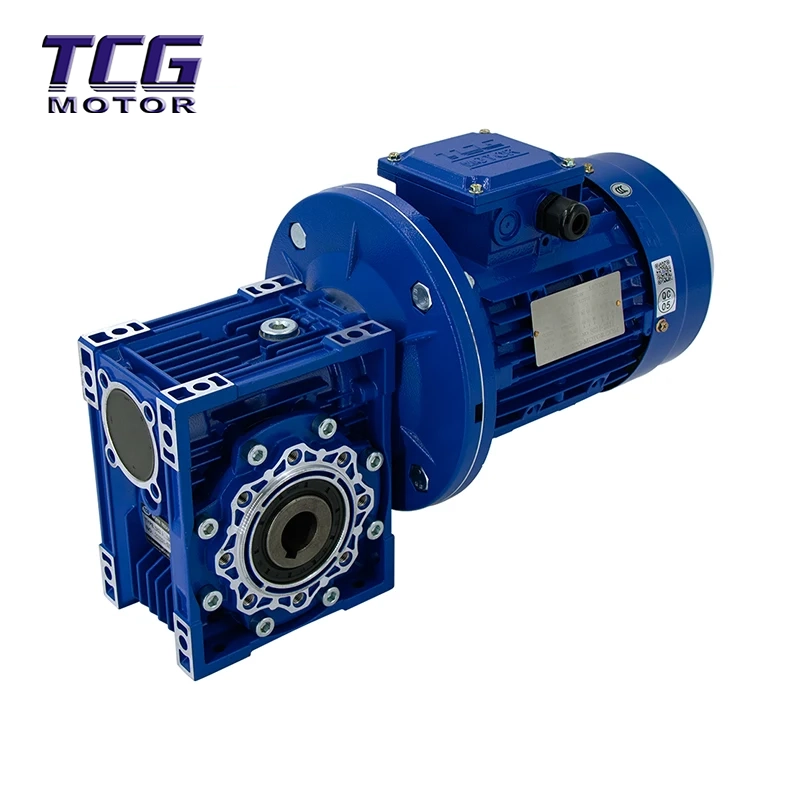

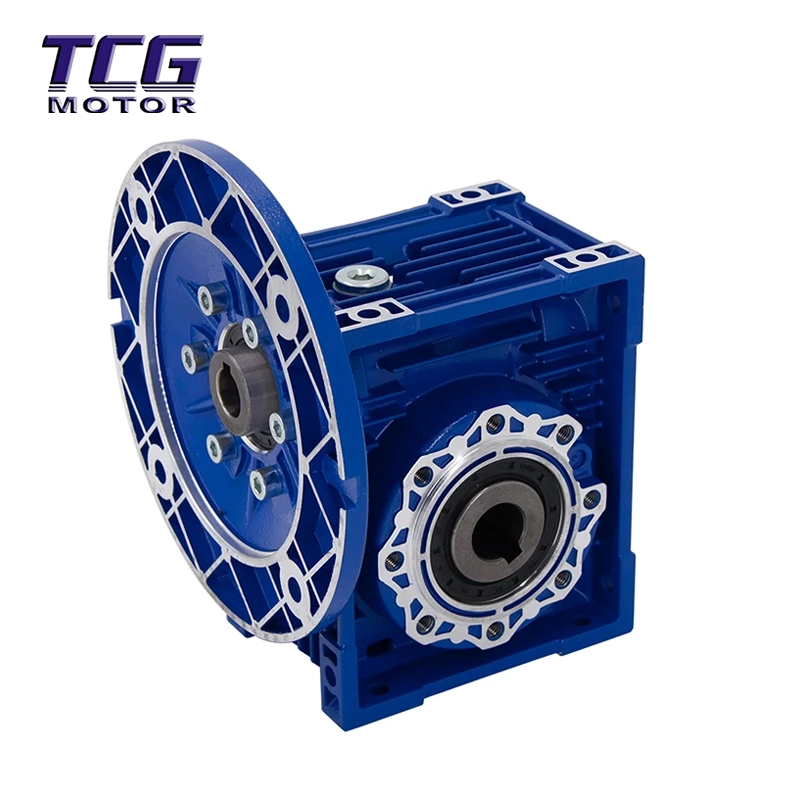

Schneckengetriebe

Präzise Struktur und hervorragende Wärmeableitung: Das Gehäuse des Schneckengetriebes besteht aus einer hochwertigen Aluminiumdruckgusslegierung mit großzügigen Kühlrippen und bietet eine hervorragende Wärmeleitung und eine große Wärmeableitungsfläche, wodurch die Lebensdauer effektiv verlängert wird.

Leiser und stabiler Betrieb: Das Schneckengetriebe verwendet ein präzisionsgeschliffenes Antriebsschneckengetriebe mit gehärteter Zahnoberfläche, was zu einem geräuscharmen und reibungslosen Betrieb führt und sich für Umgebungen mit hohen Umweltanforderungen eignet.

Robust und langlebig: Das Schneckenrad ist aus 20Cr-Stahl gefertigt, karbonitriert und erreicht eine Zahnoberflächenhärte von HRC60; Das Schneckenrad besteht aus spezieller, verschleißfester Nickelbronze und bietet eine hohe Verschleißfestigkeit.

Omnidirektionale Installation: Der Anschlussblock und das Gehäuse sind an universelle Installationskonfigurationen anpassbar und bestehen aus einer integralen Druckguss-Aluminiumlegierung, die eine hervorragende Abdichtung gewährleistet und Staub und Lecks verhindert.

Spezifikationen

NMR-SCHNECKENGETRIEBE-REDUZIERGERÄT-SERIE

ALLGEMEINE EINFÜHRUNG

Strukturmerkmale

-Hochwertiges Gehäuse aus Aluminiumdruckguss, geeignet für die universelle Montage.

-Das Kühlkörperdesign bietet eine große Oberfläche und eine höhere Wärmekapazität als Gusseisengehäuse

-025 bis 150. mit einem Leistungsbereich von 60 W bis 15 kW

- Größerer Geschwindigkeitsverhältnisbereich. Jede einzelne Rahmengröße verfügt über 12 Übersetzungsverhältnisse von 5:1 bis 100:1.

-Gehärtete Schnecke mit Feinschliff zeichnet sich durch einen höheren Wirkungsgrad und ein großes Ausgangsdrehmoment aus.

-Geräuscharm und stabiler Lauf. kann langfristige Arbeitsbedingungen in schrecklichen Umgebungen anpassen.

-Leichtes Gewicht, hohe mechanische Festigkeit.

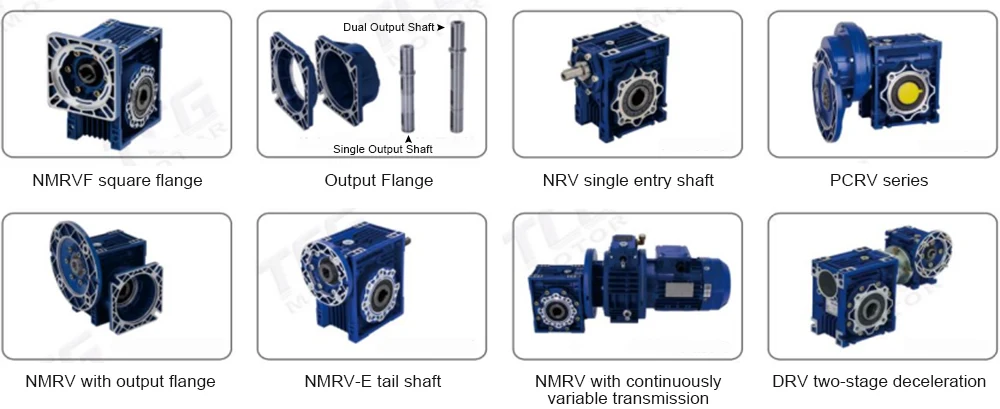

- Die Modularisierungskombination PCRV und DRV erweitert das Verhältnis der RV-Reduzierer von i=5:1 auf 3200:1.

HAUPTMATERIALIEN

-Gehäuse: Aluminiumdruckgusslegierung (Rahmengröße: 025 bis 90): Gusseisen (Rahmengröße: 110 bis 150)

-Schnecke: 20Cr-Stahl, Aufkohlungs- und Nitrierbehandlung (die Härte des Zahns beträgt HRC60 und die Dicke der Härtung. Die Schicht beträgt nach präzisem Schleifen mehr als 0,5 mm)

-Schneckenrad: spezielle, tragbare Nickel-Bronze-Legierung

SPRÜHFORMEN / FARBE

-Gehäuse aus Aluminiumlegierung:

①Strahlen und spezielle antiseptische Behandlung auf der Oberfläche der Aluminiumlegierung

②nach dem Phosphatieren. beschichtet mit blauem RAL5010-Einbrennlack.

-Gusseisengehäuse: lackiert mit blauer Einbrennlackierung RAL5010

EFFIZIENZ

Der Wirkungsgrad ist ein wichtiger Indikator für ein Untersetzungsgetriebe, der von der Konstruktion, der Herstellung und dem Reibungszustand des Schneckengetriebepaars abhängt. Aufgrund der unterschiedlichen Reibungseigenschaften des Getriebes im Betrieb und im Ruhezustand kann der Wirkungsgrad des Getriebes in dynamischen Wirkungsgrad und statischen Wirkungsgrad eingeteilt werden.

SCHMIERUNG

SCHMIERVOLUMEN DES RV-REDUZIERGERÄTS

- Das Schmiervolumen für R V hängt von der Montageposition des Untersetzungsgetriebes ab.

-Alle Lagerbestände an RV-Reduzierstücken sind entsprechend der Montageposition B3 mit WA320-Schmiermittel gefüllt. Wenn die Montageposition von B3 abweicht, ist eine besondere Angabe erforderlich.

SCHMIERVOLUMEN (LITER)

SCHMIERVOLUMEN DES PC-STIRNRADGETRIEBS MODULAR

-Die Schmierung des modularen PC-Stirnradgetriebes erfolgt unabhängig von der Schmierung der Untersetzungsgetriebe. Schmierung und Volumen sind unabhängig von den Montagepositionen des PCs.

-Das modulare PC-Stirnradgetriebe wird vor dem Versand mit dem Schmiermittel WA680 gefüllt

SCHMIERVOLUMEN (LITER)

AUSWAHL DER SCHMIERUNG

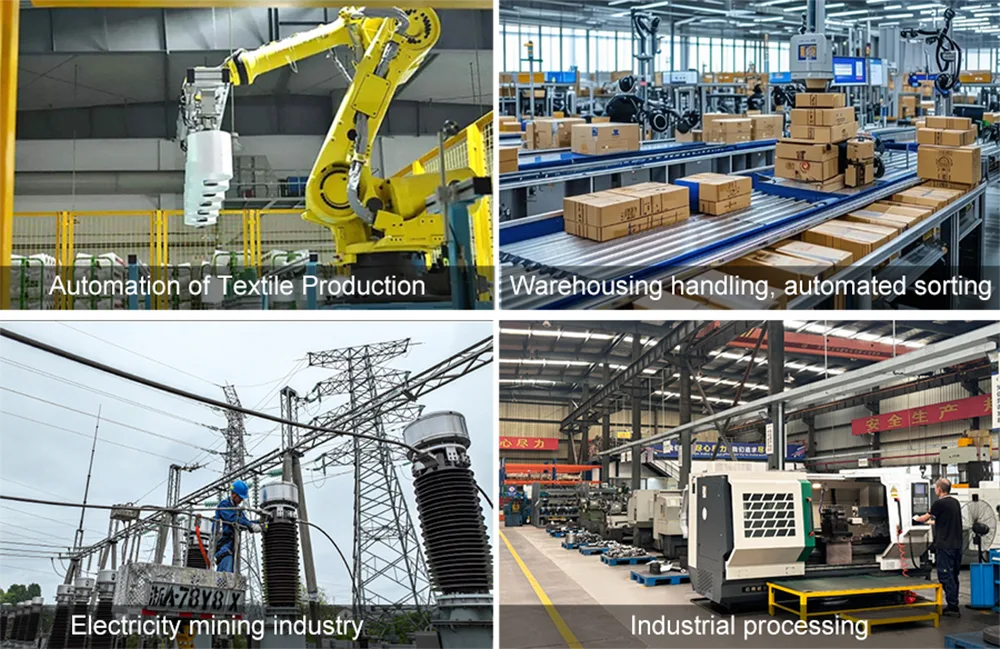

Anwendungen

Aufgrund seines geringen Geräuschpegels, seiner hohen Stabilität und seiner hervorragenden Korrosionsbeständigkeit werden Schneckengetriebe häufig in den folgenden Bereichen eingesetzt:

Automatisierungsausrüstung: Roboter, Förderbänder, Verpackungsmaschinen.

Allgemeine Industrie: Lebensmittelverarbeitungsmaschinen, pharmazeutische Maschinen, Druckmaschinen, chemische Maschinen.

Besondere Umgebungen: Die Oberfläche der Aluminiumlegierung wird einer speziellen Korrosionsschutzbehandlung unterzogen, die Korrosion durch organische Lösungsmittel wie Benzin und Xylol widersteht und sie für chemische und spezielle Lösungsmittelumgebungen geeignet macht.

Fabrikstärke

Standardfertigung: Hergestellt in strikter Übereinstimmung mit europäischen (IEC) Standards und internationalen IM-Standards, um internationale Kompatibilität sicherzustellen.

Fortschrittliche Prozesse: Einsatz fortschrittlicher Druckgusstechnologie aus Aluminiumlegierungen und Präzisionsschleifverfahren, um die Genauigkeit und Qualität jedes Produkts sicherzustellen.

Materialkontrolle: Strenge Auswahl der Rohstoffe; Das Schneckenrad wird einer Carbonitrierungsbehandlung unterzogen, um eine gehärtete Schichtdicke von >0,5 mm zu gewährleisten und so die Übertragungseffizienz zu gewährleisten.

Firmenauszeichnungen

Hengfu: Verfügt über umfassende Erfahrung in der Herstellung von Motoren und Getrieben.

Hervorragende Austauschbarkeit: Produkte weisen eine hervorragende Austauschbarkeit auf und haben auf dem Markt breite Anerkennung gefunden.

Qualitätszertifizierung: Die Produkte entsprechen den internationalen Standards des Qualitätsmanagementsystems.

Kundendienst und Service

Technischer Support: Wir bieten professionelle Auswahlberatung und technischen Support bei der Installation.

Qualitätssicherung: Bevor die Produkte das Werk verlassen, werden sie strengen Tests unterzogen, um einen störungsfreien Betrieb zu gewährleisten.

Wartungsempfehlungen: Wir empfehlen Benutzern, die angegebene Art von Schmieröl (WA320/WA680) entsprechend dem Installationsort umgehend nachzufüllen oder zu ersetzen, um eine optimale Effizienz aufrechtzuerhalten.

Verpackung & Versand

Verpackung: Für einen sicheren und unbeschädigten Transport werden handelsübliche Holzkisten oder Kartons verwendet.

Lieferzeit: Ausreichender Lagerbestand an gängigen Modellen gewährleistet einen schnellen Versand nach Auftragserteilung.

Exportstandards: Für exportierte Getriebe werden Verpackungsdienstleistungen angeboten, die den internationalen Versandstandards entsprechen.

Unternehmensstärke

Partnermarken

FAQ

F1: Kann dieses Schneckengetriebe in stark korrosiven Umgebungen verwendet werden?

A: Ja. Der Körper aus einer Aluminiumlegierung wird einem Kugelstrahlen und einer speziellen Korrosionsschutzbehandlung unterzogen, wodurch sein silbrig-weißes Aussehen der Legierung erhalten bleibt und Korrosion durch organische Lösungsmittel wie Benzin und Xylol beständig ist.

F2: Welche Art von Öl wird werkseitig im Schneckengetriebe verwendet?

A: RV-Schneckengetriebe werden standardmäßig mit WA320-Schmieröl für die B3-Installationsausrichtung geliefert; PC-Stirnradgetriebemodule werden mit WA680-Schmieröl geliefert.

F3: Was soll ich tun, wenn meine Installationsmethode nicht B3 ist?

A: Die Menge an Schmieröl im RV-Schneckengetriebe hängt von der Einbaulage ab. Sollte die Einbauart von B3 abweichen, muss diese bei der Bestellung angegeben werden, damit der Hersteller die Ölmenge anpassen bzw. entsprechende Hinweise geben kann.

F4: Wie effizient ist dieses Getriebe?

A: Der Wirkungsgrad ist ein wichtiger Indikator, abhängig von der Konstruktion und den Reibungsbedingungen des Schneckengetriebepaares. Das Produkt verwendet eine Übertragungsschnecke mit gehärteter Zahnoberfläche, die hocheffizient ist und sowohl unter dynamischen als auch statischen Bedingungen stabile Reibungseigenschaften beibehält.
