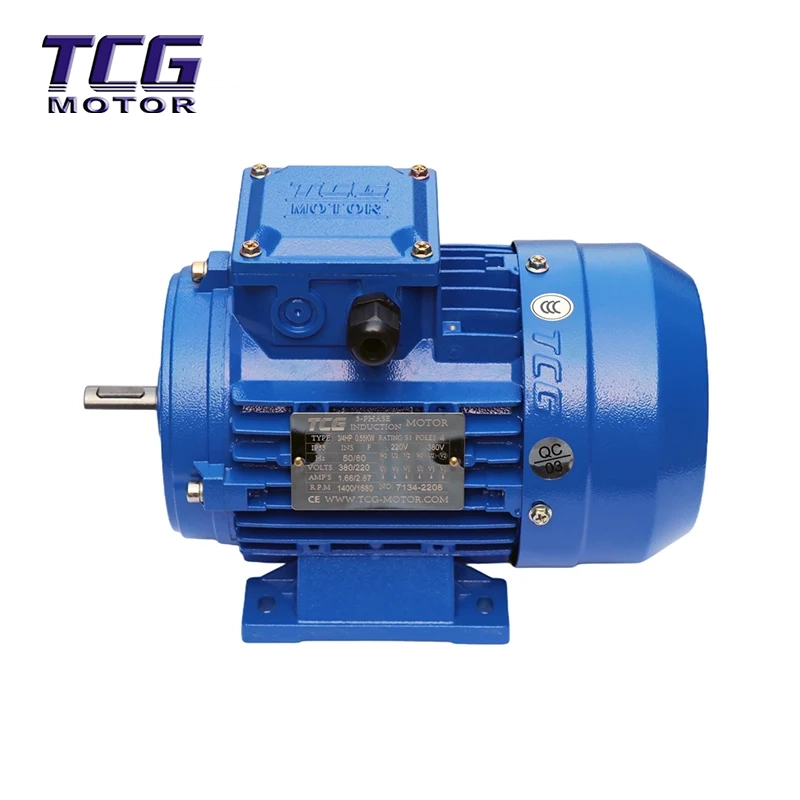

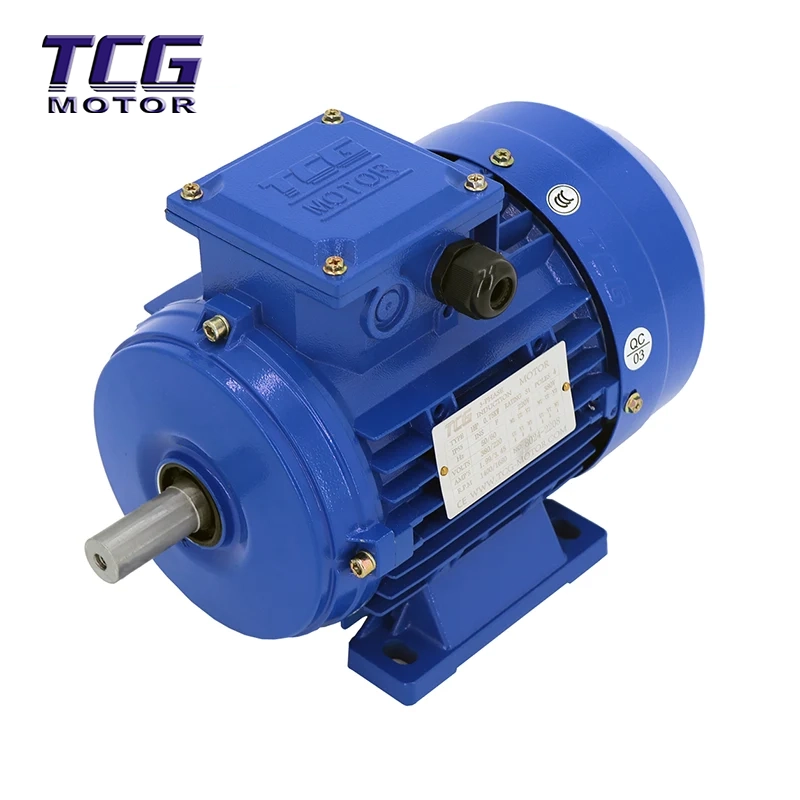

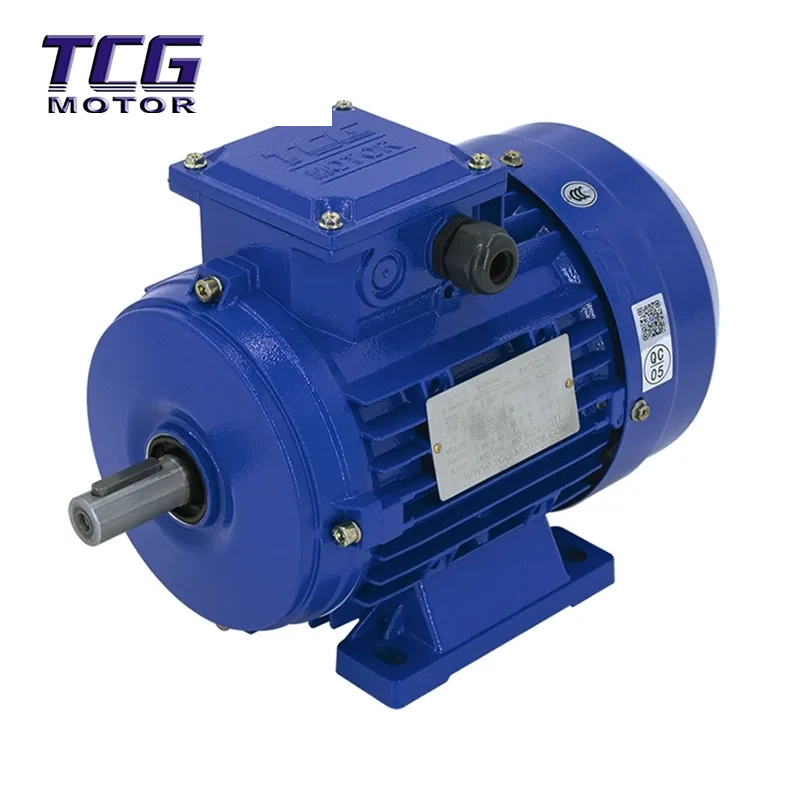

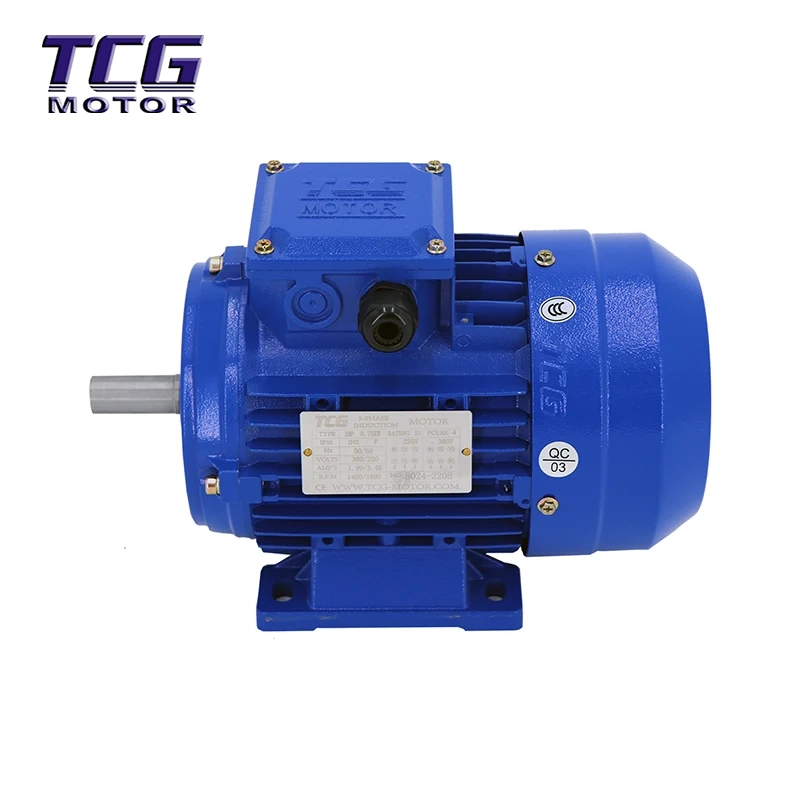

Der Hengfu-Aluminiumgehäusemotor B3 mit Fußmontage ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet einen breiten Leistungsbereich von 0,06 kW bis 7,5 kW in 8 Standardrahmengrößen. Dieser Motor entspricht den IEC-Abmessungen und den IE3-Effizienzstandards und verfügt über ein korrosionsbeständiges Aluminiumgehäuse, das eine schnelle Abkühlung und eine geringe Stellfläche gewährleistet. Sein Kern ist auf Langlebigkeit ausgelegt und nutzt präzise NSK-Lager und eine Isolierung der Klasse F, um einen stabilen, geräuscharmen Betrieb auch unter feuchten oder staubigen Bedingungen zu gewährleisten. Als in China ansässige Zulieferfabrik bieten wir globalen Kunden stabile Lieferzeiten und maßgeschneiderte Montageoptionen und machen es so zur idealen Antriebslösung für Förder-, Verpackungs-, Lebensmittelverarbeitungs- und Chemieanlagen.
Die fußmontierte Gesamtstruktur des Aluminiumgehäusemotors B3 bietet eine gute Dichtleistung. Und erfüllen Sie den IP55-Standard für den Außengehäuseschutz.
Das Kühlkörperdesign bietet eine große Oberfläche und eine hohe Wärmekapazität, sodass die Motoren auch in der sehr schrecklichen Betriebsumgebung gut funktionieren können.
Präzise dynamische Balancekompensation und geräuscharme Lager sorgen dafür, dass der Motor ruhiger und leiser läuft.
Mit Isolationsklasse F.
Wenn die voreingestellte Dichtungsvorrichtung der Außenwelle mit dem Variator und dem Untersetzungsgetriebe verbunden ist, ist die Abdichtung sicherer.
Es besteht eine hervorragende Austauschbarkeit zwischen der IEC-Größennorm und der IM-montierten Form.
Außenschale: Aluminiumlegierung
Schaft: 40Cr-Stahl, hitzeveredelt
Elektromagnetischer Draht: Poly-QZ-2; Polymid QZY-2
Si-Stahlplatte: DW470/600/800
Lager: C&U; NSK; NTN; SKF; ANDERE
RAL9006 Silber
RAL5010 blau

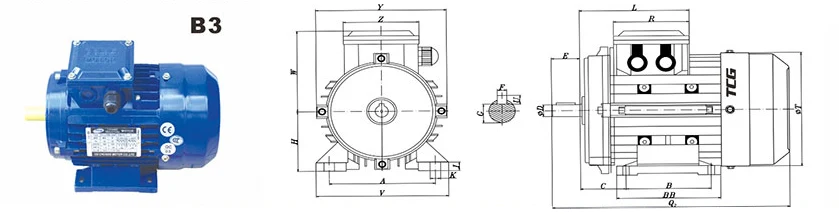

| NEIN. | A | B | C | D | E | F | G | H | 1 | Q2 | U | V | W | Y | BB | L | R | T | Z | K | Motor mit variabler Frequenz |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

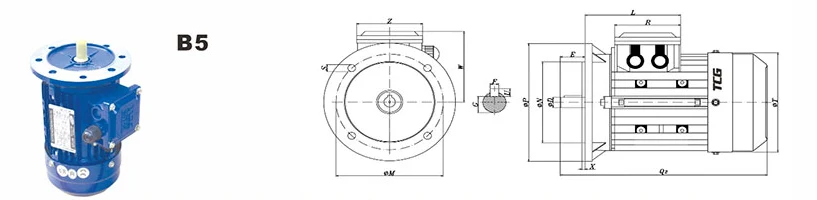

| NEIN. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Motor mit variabler Frequenz |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Hinweis: Frequenzumwandlung, Bremsung und Encoder können hinzugefügt werden; Der Gleichrichter des Gleichstrombremsmotors ist extern und hat die gleiche Größe wie oben. () steht für die Größen 90L und 132M.
| TYP |
LEISTUNG (KW) |
Bewertet Geschwindigkeit (U/MIN) |
Bewertet Aktuell (A) |
Leistung Faktor COSΦ |
Bewertet Drehmoment (W.N) |
Start-up Koeffizient |
Lager Koeffizient |
Überlast Koeffizient |
Gewicht (kg) |
|
2P n0=3000 U/min |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TYP |
LEISTUNG (KW) |
Bewertet Geschwindigkeit (U/MIN) |
Bewertet Aktuell (A) |
Leistung Faktor COSΦ |
Bewertet Drehmoment (W.N) |
Start-up Koeffizient |
Lager Koeffizient |
Überlast Koeffizient |
Gewicht (kg) |
|
4P n0=1500 U/min |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TYP |
LEISTUNG (KW) |
Bewertet Geschwindigkeit (U/MIN) |
Bewertet Aktuell (A) |
Leistung Faktor COSΦ |
Bewertet Drehmoment (W.N) |
Start-up Koeffizient |
Lager Koeffizient |
Überlast Koeffizient |
Gewicht (kg) |
|
2P n0=3000 U/min |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Hinweis: Die oben genannten Parameter gelten unter der Bedingung: 3 Phasen Y2-38OV/5OHz
1. Welche Effizienzstandards erfüllen Ihre Motoren?
Unser B3-Fußmotor mit Aluminiumgehäuse entspricht der Effizienzstufe IE3 gemäß IEC 60034-30-1. Für Märkte, die eine höhere Effizienz erfordern, bieten wir auf Anfrage auch IE4-Premium-Effizienzmodelle an. Alle Motoren erfüllen GB18613-2020 und internationale Energievorschriften.
2. Welche Leistungsbereiche und Rahmengrößen gibt es?
Unser B3-Fußmotor mit Aluminiumgehäuse deckt 0,06 kW bis 7,5 kW mit 8 Standardrahmengrößen ab. Wir bieten auch Anpassungen für spezielle Nennleistungen und Montageabmessungen an, um spezifische Projektanforderungen zu erfüllen.
3. Welche Zertifizierungen haben Sie für den Export?
Wir bieten ISO9001-, CE- und CCC-Zertifizierungen. Unsere Motoren werden gemäß IEC- und GB-Standards hergestellt und gewährleisten die Konformität mit den meisten internationalen Märkten, darunter Europa, Südostasien, dem Nahen Osten und Südamerika.
4. Kann ich OEM- oder kundenspezifische Motoren erhalten?
Ja, TCG ist eine professionelle chinesische Fabrik, die umfassende OEM/ODM-Dienstleistungen anbietet. Wir unterstützen kundenspezifische Wellenmaterialien (Edelstahl 304/316), spezielle Lackfarben (RAL-Code), Spannungsanpassung, Heizungen, Temperatursensoren und Branding-Optionen.
5. Wie lange ist die Lieferzeit für Großbestellungen?
Als Hersteller mit eigener Produktion beträgt unsere Standardlieferzeit für Großbestellungen 15–20 Werktage. Musterbestellungen können innerhalb von 7–10 Tagen arrangiert werden. Wir unterstützen auch FOB- und CIF-Versandbedingungen.
6. Welche Montagearten gibt es?
Wir bieten verschiedene Montagekonfigurationen an, darunter B3 (Fußmontage), B5 (Flanschmontage), B14 (Frontmontage) und B35 (kombiniert). Der B3-Fußtyp wird am häufigsten für industrielle Anwendungen verwendet.
7. Wie stellen Sie Produktqualität und Energieeffizienz sicher?
Jeder Motor wird vor dem Versand einer 100-prozentigen Prüfung unterzogen, einschließlich Leerlaufstrom-, Vibrations-, Geräusch- und Isolationswiderstandstests. Wir verwenden NSK- oder SKF-Lager, hochwertigen Siliziumstahl (DW470/600/800) und Wicklungen aus 100 % reinem Kupfer mit Isolierung der Klasse F, um langfristige Zuverlässigkeit und hohe Effizienz zu gewährleisten.
8. Was ist die Garantie und der Kundendienst?
Wir bieten standardmäßig eine 18-monatige Garantie ab Versanddatum. Unser technisches Team bietet Fernunterstützung, Ersatzteilversorgung und Unterstützung bei der Fehlerbehebung. Bei großen Projekten können wir bei Bedarf auch eine Beratung vor Ort arrangieren.
