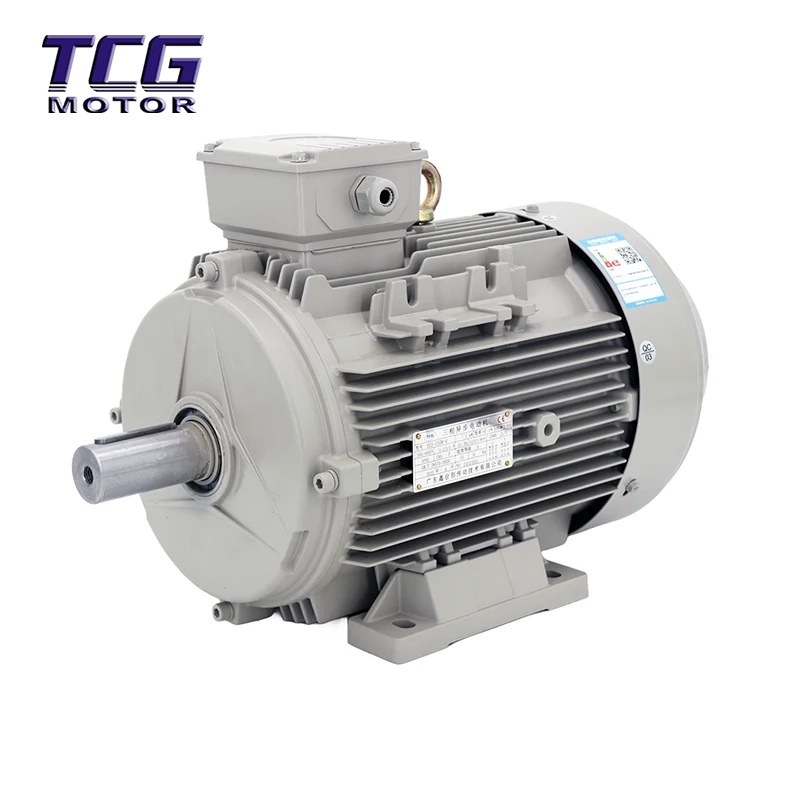

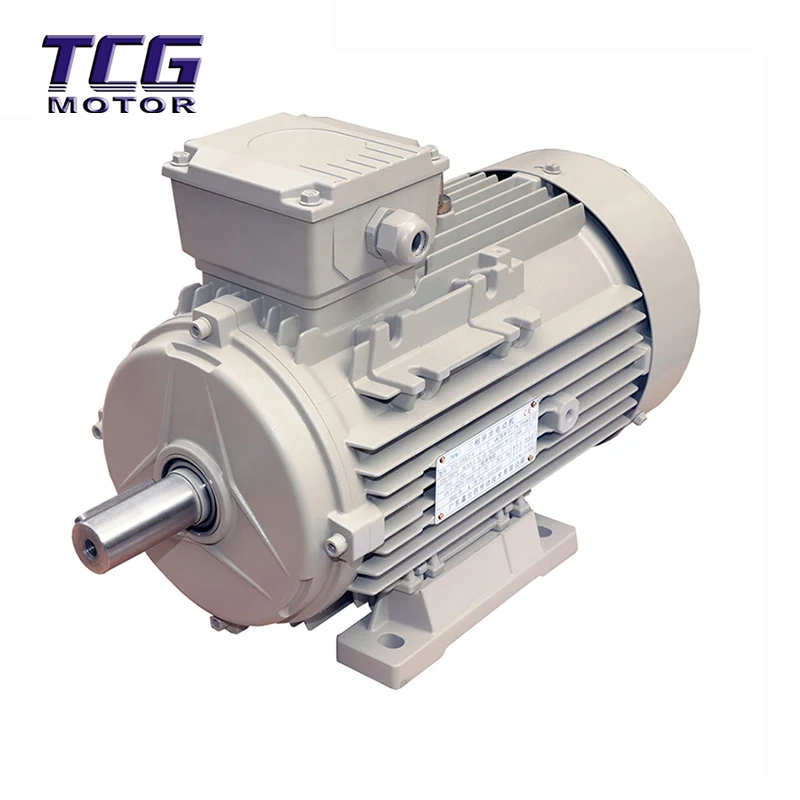

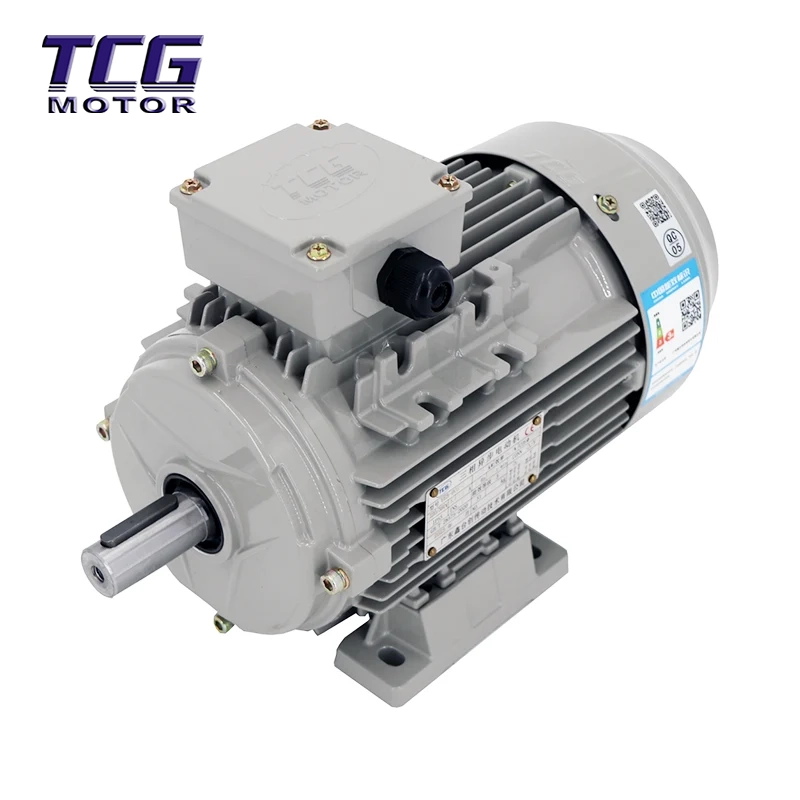

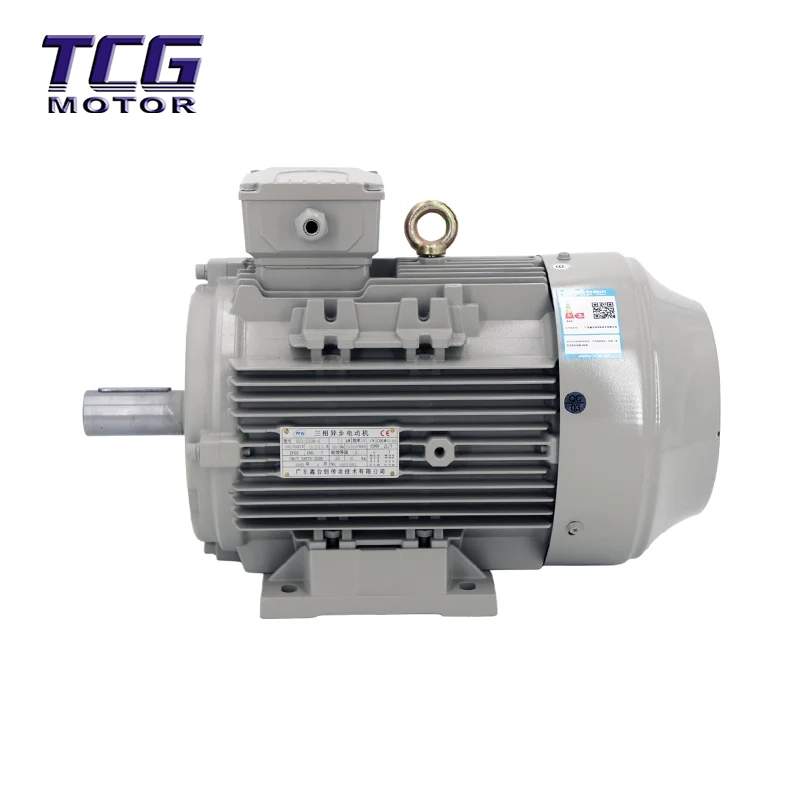

Dieser hocheffiziente B3-Fußmotor verfügt über ein Gehäuse aus Aluminiumguss, das nicht nur leichter ist, sondern auch eine hervorragende Wärmeableitung bietet. Aufgrund seiner kompakten Struktur und seines hervorragenden Isolationssystems (Klasse F) eignet es sich besonders für den Einsatz in Erdöl-, Chemie- und anderen rauen Industrieumgebungen. Ob im Dauerbetrieb oder in anspruchsvollen Produktionsumgebungen, der YE3-Motor sorgt für eine stabile und zuverlässige Leistungsunterstützung.
|

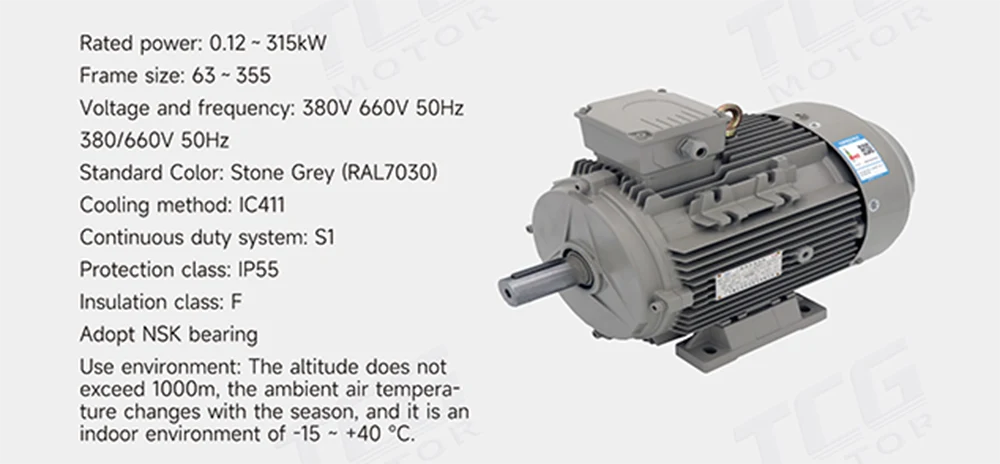

Parameter |
Einzelheiten |
|
Effizienzklasse |
IE3 (Ultra-High Efficiency), erfüllt nationale Energiesparstandards |
|
Nennleistungsbereich |
0,12 kW – 315 kW (großer Bereich für industrielle Anwendungen) |
|
Rahmengröße |
71 - 355 |
|
Spannung und Frequenz |
380 V / 60 Hz oder 50 Hz (je nach Modell) |
|
Schutzklasse |
IP55 (Staubdicht und geschützt gegen Spritzwasser) |
|
Isolationsklasse |
Klasse F (getestet als Klasse B) |
|
Kühlmethode |
IC411 (Selbstbelüftet / Selbstkühlung) |
|
Standardfarbe |
Lichtgrau (RAL 7050) |
| Typ-Nr. |
Bewertet Ausgabe |
Bewertet aktuell |
Bewertet Geschwindigkeit |
EFF |
Leistung Faktor COSΦ |
Bewertet Drehmoment Tst/Tn |
Gesperrt Rotor/Nennwert Drehmoment Tst/Tn |
Maximal/bewertet Drehmoment Tm/Tn |
Gesperrt Rotor/Nennwert aktuell Ist/n |
Lärm LWA |
Gewicht | ||
| kW | PS | A | U/min | % | Nm | d3 | KG | ||||||
| Synchrongeschwindigkeit 3000 U/min | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-2 | 0.37 | 0.5 | 0.9 | 2800 | 73.8 | 0.81 | 1.3 | 2.3 | 2.2 | 7 | 64 | 7.5 | |
| YE3-71M2-2 | 0.55 | 0.75 | 1.3 | 2800 | 77.8 | 0.82 | 1.9 | 2.3 | 2.3 | 7 | 64 | 8 | |
| YE3-80M1-2 | 0.75 | 1 | 1.7 | 2870 | 80.7 | 0.82 | 2.5 | 2.3 | 2.3 | 7 | 62 | 1 | |
| YE3-80M2-2 | 1.1 | 1.5 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 2.3 | 7.6 | 62 | 13 | |
| YE3-90S-2 | 1.5 | 2 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 2.3 | 7.9 | 67 | 15 | |
| YE3-90L-2 | 2.2 | 3 | 4.6 | 2880 | 85.9 | 0.85 | 7.3 | 2.2 | 2.3 | 7.9 | 67 | 18 | |
| YE3-100L-2 | 3 | 4 | 6 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 2.3 | 8.5 | 74 | 26 | |
| YE3-112M-2 | 4 | 5.5 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 2.3 | 8.5 | 77 | 33 | |
| YE3-132S1-2 | 5.5 | 7.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2 | 2.3 | 8.5 | 79 | 48 | |
| YE3-132S2-2 | 7.5 | 10 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2 | 2.3 | 8.5 | 79 | 53 | |
| YE3-160M1-2 | 11 | 15 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2 | 2.3 | 8.5 | 81 | 110 | |
| YE3-160M2-2 | 15 | 20 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2 | 2.3 | 8.5 | 81 | 122 | |
| YE3-160L-2 | 18.5 | 25 | 34.2 | 2945 | 92.4 | 0.89 | 60 | 2 | 2.3 | 8.5 | 81 | 135 | |
| YE3-180M-2 | 22 | 30 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2 | 2.3 | 8.2 | 83 | 185 | |
| YE3-200L1-2 | 30 | 40 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2 | 2.3 | 7.5 | 84 | 230 | |
| YE3-200L2-2 | 37 | 50 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2 | 2.3 | 7.6 | 84 | 243 | |
| YE3-225M-2 | 45 | 60 | 80.8 | 2965 | 94 | 0.9 | 145 | 2 | 23 | 7.7 | 86 | 324 | |
| YE3-250M-2 | 55 | 75 | 98.5 | 2975 | 94.3 | 0.9 | 177 | 2 | 2.3 | 7.1 | 89 | 385 | |
| YE3-280S-2 | 75 | 100 | 134 | 2975 | 94.7 | 0.9 | 241 | 1.8 | 2.3 | 7.1 | 91 | 530 | |
| YE3-280M-2 | 90 | 120 | 160 | 2975 | 95 | 0.9 | 289 | 1.8 | 2.3 | 7.1 | 91 | 585 | |
| YE3-315S-2 | 110 | 150 | 195 | 2985 | 952 | 0.9 | 352 | 1.8 | 2.3 | 7.1 | 92 | 965 | |
| YE3-315M-2 | 132 | 180 | 234 | 2985 | 95.4 | 0.9 | 422 | 1.8 | 2.3 | 7.1 | 92 | 1070 | |
| YE3-315L1-2 | 160 | 220 | 279 | 2985 | 95.6 | 0.91 | 512 | 1.8 | 2.3 | 7.2 | 92 | 150 | |
| YE3-315L2-2 | 200 | 270 | 349 | 2985 | 95.8 | 0.91 | 640 | 1.8 | 2.2 | 7.2 | 92 | 1210 | |
| YE3-355M-2 | 250 | 340 | 436 | 2985 | 95.8 | 0.91 | 800 | 1.6 | 22 | 7.2 | 100 | 1670 | |
| YE3-355L-2 | 315 | 430 | 549 | 2985 | 95.8 | 0.91 | 1008 | 1.6 | 2.2 7.2 | 100 | 1865 | ||
| Synchrongeschwindigkeit 1500 U/min | |||||||||||||
| YE3-71M1-4 | 0.25 | 0.34 | 0.34 | 1400 | 73.5 | 0.74 | 1.7 | 2.1 | 2.2 | 6.6 | 55 | 7 | |
| YE3-71M2-4 | 0.37 | 0.5 | 0.5 | 1400 | 77.3 | 0.75 | 2.5 | 2.1 | 2.2 | 6.6 | 55 | 7.5 | |
| YE3-80M1-4 | 0.55 | 0.75 | 0.75 | 1430 | 80.8 | 0.75 | 3.7 | 2.4 | 2.3 | 6.6 | 56 | 11 | |
| YE3-80M2-4 | 0.75 | 1 | 1 | 1430 | 82.5 | 0.75 | 5.0 | 2.3 | 2.3 | 6.6 | 56 | 13 | |
| YE3-90S-4 | 1.1 | 1.5 | 1.5 | 1430 | 84.1 | 0.76 | 7.3 | 2.3 | 2.3 | 6.8 | 59 | 16 | |
| YE3-90L-4 | 1.5 | 2 | 2 | 1430 | 85.3 | 0.77 | 10.0 | 2.3 | 2.3 | 7 | 59 | 20 | |
| YE3-100L1-4 | 2.2 | 3 | 3 | 1450 | 86.7 | 0.81 | 14.5 | 2.3 | 2.3 | 7.6 | 64 | 28 | |
| YE3-100L2-4 | 3 | 4 | 4 | 1450 | 87.7 | 0.82 | 19.8 | 2.3 | 2.3 | 7.6 | 64 | 33 | |
| YE3-112M-4 | 4 | 5.5 | 5.5 | 1465 | 88.6 | 0.82 | 26.1 | 2.2 | 2.3 | 7.8 | 65 | 35 | |
| YE3-132S-4 | 5.5 | 7.5 | 7.5 | 1465 | 89.6 | 0.83 | 35.9 | 2 | 2.3 | 7.9 | 71 | 49 | |
| YE3-132M-4 | 7.5 | 10 | 10 | 1470 | 90.4 | 0.84 | 48.7 | 2 | 2.3 | 7.5 | 71 | 59 | |
| YE3-160M-4 | 11 | 15 | 15 | 1470 | 91.4 | 0.85 | 71.5 | 2.2 | 2.3 | 7.7 | 73 | 130 | |
| YE3-160L-4 | 15 | 20 | 20 | 1470 | 92.1 | 0.86 | 97.4 | 2.2 | 2.3 | 7.8 | 73 | 148 | |
| YE3-180M-4 | 18.5 | 25.0 | 25.0 | 1470.0 | 92.6 | 0.9 | 120.0 | 2.0 | 2.3 | 7.8 | 76.0 | 192 | |
| YE3-180L-4 | 22.0 | 30.0 | 30.0 | 1475.0 | 93.0 | 0.9 | 143.0 | 2.0 | 2.3 | 7.8 | 76.0 | 206 | |
| YE3-200L-4 | 30.0 | 40.0 | 40.0 | 1480.0 | 93.6 | 0.9 | 194.0 | 2.0 | 2.3 | 7.3 | 76.0 | 275 | |
| YE3-225S-4 | 37.0 | 50.0 | 50.0 | 1480.0 | 93.9 | 0.9 | 239.0 | 2.0 | 2.3 | 7.4 | 78.0 | 325 | |
| YE3-225M-4 | 45.0 | 60.0 | 60.0 | 1485.0 | 942.0 | 0.9 | 290.0 | 2.0 | 2.3 | 7.4 | 78.0 | 350 | |
| YE3-250M-4 | 55.0 | 75.0 | 75.0 | 1490.0 | 94.6 | 0.9 | 354.0 | 2.0 | 2.3 | 7.4 | 79.0 | 435 | |
| YE3-280S-4 | 75.0 | 100.0 | 100.0 | 490.0 | 95.0 | 0.9 | 481.0 | 2.0 | 2.3 | 6.7 | 80.0 | 585 | |
| YE3-280M-4 | 90.0 | 120.0 | 120.0 | 1490.0 | 952.0 | 0.9 | 577.0 | 2.0 | 2.3 | 6.9 | 80.0 | 663 | |
| YE3-315S-4 | 110.0 | 150.0 | 150.0 | 1490.0 | 95.4 | 0.9 | 705.0 | 2.0 | 2.2 | 7.0 | 88.0 | 1010 | |
| YE3-315M-4 | 132.0 | 180.0 | 180.0 | 1490.0 | 95.6 | 0.9 | 846.0 | 2.0 | 2.2 | 7.0 | 88.0 | 140 | |
| YE3-315L1-4 | 160.0 | 220.0 | 220.0 | 1490.0 | 95.8 | 0.9 | 1026.0 | 2.0 | 2.2 | 7.1 | 88.0 | 1210 | |
| YE3-315L2-4 | 200.0 | 270.0 | 270.0 | 1490.0 | 96.0 | 0.9 | 1282.0 | 2.0 | 2.2 | 7.1 | 88.0 | 285 | |
| YE3-355M-4 | 250.0 | 340.0 | 340.0 | 1495.0 | 96.0 | 0.9 | 1597.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1680 | |
| YE3-355L-4 | 315.0 | 430.0 | 430.0 | 1495.0 | 96.0 | 0.9 | 2012.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1870 | |
Hinweis: Die oben genannten Parameter, Abmessungen und Gewicht dienen nur als Referenz. Einzelheiten entnehmen Sie bitte dem tatsächlichen Produkt.
| Typ-Nr. |
Bewertet Ausgabe |
Bewertet aktuell |
Bewertet Geschwindigkeit |
EFF |
Leistung Faktor COSΦ |
Bewertet Drehmoment Tst/Tn |
Gesperrt Rotor/Nennwert Drehmoment Tst/Tn |
Maximal/bewertet Drehmoment Tm/Tn |
Gesperrt Rotor/Nennwert aktuell Ist/n |
Lärm LWA |
Gewicht | |
| kW | PS | A | U/min | % | Nm | d3 | KG | |||||
| Synchrongeschwindigkeit 1000 U/min | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-6 | 0.18 | 0.25 | 0.6 | 900 | 63.9 | 0.66 | 1.9 | 1.9 | 2 | 6 | 52 | 8.5 |
| YE3-71M2-6 | 0.25 | 0.34 | 0.8 | 900 | 68.6 | 0.68 | 2.7 | 1.9 | 2 | 6 | 52 | 10 |
| YE3-80M1-6 | 0.37 | 0.5 | 1.1 | 920 | 73.5 | 0.7 | 3.8 | 1.9 | 2 | 6 | 54 | 1 |
| YE3-80M2-6 | 0.55 | 0.75 | 1.5 | 920 | 77.2 | 0.72 | 5.7 | 1.9 | 2.1 | 6 | 54 | 13 |
| YE3-90S-6 | 0.75 | 1 | 2.0 | 945 | 78.9 | 0.7 | 7.6 | 2 | 2.1 | 6 | 57 | 16 |
| YE3-90L-6 | 1.1 | 1.5 | 2.8 | 950 | 81 | 0.73 | 1.1 | 2 | 2.1 | 6 | 57 | 20 |
| YE3-100L-6 | 1.5 | 2 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2 | 2.1 | 6.5 | 61 | 26 |
| YE3-112M-6 | 2.2 | 3 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2 | 2.1 | 6.6 | 65 | 32 |
| YE3-132S-6 | 3 | 4 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 2 | 2.1 | 6.8 | 69 | 44 |
| YE3-132M1-6 | 4 | 5.5 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 2 | 2.1 | 6.8 | 69 | 53 |
| YE3-132M2-6 | 5.5 | 7.5 | 12.7 | 975 | 88 | 0.75 | 53.9 | 2 | 2.1 | 7 | 69 | 58 |
| YE3-160M-6 | 7.5 | 10 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 2 | 2.1 | 7 | 73 | 120 |
| YE3-160L-6 | 1 | 15 | 23.1 | 980 | 90.3 | 0.8 | 107.2 | 2 | 2.1 | 7.2 | 73 | 145 |
| YE3-180L-6 | 15 | 20 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 2.1 | 7.3 | 73 | 188 |
| YE3-200L1-6 | 18.5 | 25 | 37.8 | 985 | 91.7 | 0.81 | 197 | 1.9 | 2.1 | 7.3 | 73 | 242 |
| YE3-200L2-6 | 22 | 30 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 2.1 | 7.4 | 73 | 262 |
| YE3-225M-6 | 30 | 40 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 2.1 | 6.9 | 74 | 320 |
| YE3-250M-6 | 37 | 50 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 2.1 | 7.1 | 76 | 398 |
| YE3-280S-6 | 45 | 60 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 2 | 7.3 | 78 | 532 |
| YE3-280M-6 | 55 | 75 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 2 | 7.3 | 78 | 583 |
| YE3-315S-6 | 75 | 100 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 2 | 6.6 | 83 | 965 |
| YE3-315M-6 | 90 | 120 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 2 | 6.7 | 83 | 1085 |
| YE3-315L1-6 | 110 | 150 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 2 | 6.7 | 83 | 175 |
| YE3-315L2-6 | 132 | 180 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 2 | 6.8 | 83 | 1230 |
| YE3-355M1-6 | 160 | 220 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 2 | 6.8 | 85 | 1575 |
| YE3-355M2-6 | 200 | 270 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 2 | 6.8 | 85 | 1760 |
| YE3-355L-6 | 250 | 340 | 456 | 995 | 95.8 | 0.87 | 2390 | 1.9 | 2 | 6.8 | 85 | 1920 |
| Synchrongeschwindigkeit 750 U/min | ||||||||||||
| YE3-80M1-8 | 0.18 | 0.25 | 0.8 | 630 | 58.7 | 0.61 | 2.7 | 1.8 | 1.9 | 5.2 | 52 | 11 |
| YE3-80M2-8 | 0.25 | 0.34 | 1.0 | 640 | 64.1 | 0.61 | 3.7 | 1.8 | 1.9 | 5.7 | 52 | 13 |
| YE3-90S-8 | 0.37 | 0.5 | 1.3 | 660 | 69.3 | 0.61 | 5.4 | 1.8 | 1.9 | 6.2 | 56 | 16 |
| YE3-90L-8 | 0.55 | 0.75 | 1.9 | 660 | 73 | 0.61 | 8.0 | 1.8 | 2 | 5.9 | 56 | 21 |
| YE3-100L1-8 | 0.75 | 1 | 2.3 | 690 | 75 | 0.67 | 10.4 | 1.8 | 2 | 6.2 | 59 | 25 |
| YE3-100L2-8 | 1.1 | 1.5 | 3.1 | 690 | 77.7 | 0.69 | 15.2 | 1.8 | 2 | 6.2 | 59 | 29 |
| YE3-112M-8 | 1.5 | 2 | 4.1 | 700 | 79.7 | 0.7 | 20.5 | 1.8 | 2 | 6.7 | 61 | 31 |
| YE3-132S-8 | 2.2 | 3 | 5.7 | 710 | 81.9 | 0.71 | 29.6 | 1.8 | 2 | 6.7 | 64 | 47 |
| YE3-132M-8 | 3 | 4 | 7.5 | 710 | 83.5 | 0.73 | 40.4 | 1.8 | 2 | 6.9 | 64 | 56 |
| YE3-160M1-8 | 4 | 5.5 | 9.8 | 720 | 84.8 | 0.73 | 53.1 | 1.9 | 2 | 6.9 | 68 | 108 |
| YE3-160M2-8 | 5.5 | 7.5 | 13.1 | 720 | 86.2 | 0.74 | 73.0 | 1.9 | 2 | 6.9 | 68 | 19 |
| YE3-160L-8 | 7.5 | 10 | 17.4 | 720 | 87.3 | 0.75 | 99.5 | 1.9 | 2 | 6.6 | 68 | 140 |
| YE3-180L-8 | 1 | 14.67 | 25.1 | 730 | 87.5 | 0.76 | 143.9 | 2 | 2 | 6.6 | 70 | 199 |
| YE3-200L-8 | 15 | 20 | 34.1 | 730 | 88 | 0.76 | 196.2 | 2 | 2 | 6.6 | 73 | 250 |
| YE3-225S-8 | 18.5 | 24.67 | 41.1 | 730 | 90 | 0.76 | 242.0 | 1.9 | 2 | 6.6 | 73 | 297 |
| YE3-225M-8 | 22 | 29.33 | 47.4 | 740 | 90.5 | 0.78 | 283.9 | 1.9 | 2 | 6.6 | 73 | 315 |
| YE3-250M-8 | 30 | 40 | 63.4 | 740 | 91 | 0.79 | 387.2 | 1.9 | 2 | 6.6 | 75 | 424 |
| YE3-280S-8 | 37 | 49.33 | 77.8 | 740 | 91.5 | 0.79 | 477.5 | 1.9 | 2 | 6.6 | 76 | 522 |
| YE3-280M-8 | 45 | 60 | 94.1 | 740 | 92 | 0.79 | 580.7 | 1.9 | 2 | 6.6 | 76 | 567 |
| YE3-315S-8 | 55 | 73.33 | 11 | 740 | 92.8 | 0.81 | 709.8 | 1.8 | 2 | 6.6 | 82 | 795 |
| YE3-315M-8 | 75 | 100 | 151 | 740 | 93 | 0.81 | 967.9 | 1.8 | 2 | 6.6 | 82 | 900 |
| YE3-315L1-8 | 90 | 120 | 178 | 740 | 93.8 | 0.82 | 1161.5 | 1.8 | 2 | 6.6 | 82 | 845 |
| YE3-315L2-8 | 110 | 146.67 | 217 | 740 | 94 | 0.82 | 1419.6 | 1.8 | 2 | 6.6 | 82 | 1125 |
| YE3-355M1-8 | 132 | 176 | 261 | 740 | 94.2 | 0.82 | 1703.5 | 1.8 | 2 | 6.4 | 89 | 1467 |
| YE3-355M2-8 | 160 | 213.33 | 315 | 740 | 94.2 | 0.82 | 2064.9 | 1.8 | 2 | 6.4 | 89 | 1585 |
| YE3-355L-8 | 200 | 266.67 | 387 | 740 | 94.5 | 0.83 | 2581.1 | 1.8 | 2 | 6.4 | 89 | 1823 |
Hinweis: Die oben genannten Parameter, Abmessungen und Gewicht dienen nur als Referenz. Einzelheiten entnehmen Sie bitte dem tatsächlichen Produkt.

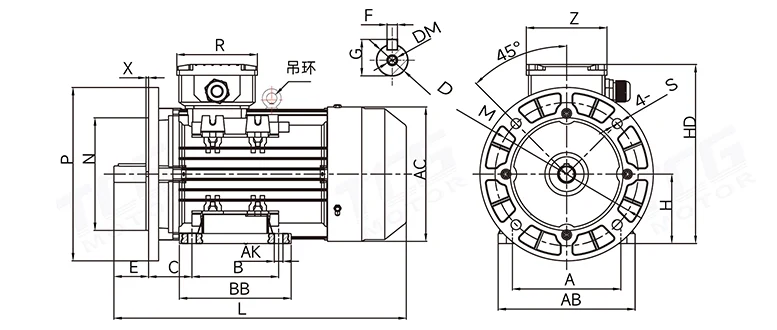

| NEIN. | Polarzahl | Größe: (mm) | ||||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | Z | AB | Wechselstrom | BB | DM | HD | L | ||
| 71M | 2,4,6 | 12 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 130 | 110 | 160 | 93 | 10 | 93 | 140 | 140 | 112 | M5"12 | 190 | 290 |
| 80M | 2,4,6,8 | 125 | 100 | 50 | 19 | 40 | 6 | 21.5 | 80 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 158 | 155 | 130 | M6“16 | 205 | 330 |
| 90er Jahre | 2,4,6,8 | 140 | 100 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 130 | MB*19 | 225 | 365 |
| 90L | 2,4,6,8 | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 155 | M8*19 | 225 | 390 |
| 100L | 2.4,6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 180 | 250 | 104 | 15 | 104 | 200 | 195 | 175 | M10*22 | 260 | 450 |
| 112M | 2,4,6,8 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 113 | 15 | 113 | 225 | 220 | 176 | M10'22 | 290 | 450 |
| 132S | 2.4,6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 185 | MI2*28 | 330 | 505 |
| 132M | 2,4,6,8 | 216 | 178 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 223 | MI2*28 | 330 | 535 |
| 160M | 2,4,6,8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 260 | M16“36 | 411 | 608 |
| 160L | 2,4,6,8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 304 | M16'36 | 411 | 652 |
| 180M | 2,4,8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 311 | M16*36 | 447 | 688 |
| 180L | 46.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 349 | M16°36 | 447 | 726 |
| 200L | 2,4,6,8 | 318 | 305 | 133 | 55 | 140 | 16 | 49 | 200 | 16.5 | 350 | 300 | 400 | 190 | 18.5 | 210 | 388 | 397 | 369 | M20*42 | 499 | 779 |
| 225S | 4.8 | 356 | 286 | 149 | 60 | 110 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 368 | M20*42 | 547 | 824 |
| 225M | 2 | 356 | 311 | 149 | 55 | 140 | 16 | 49 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 819 |
| 225M | 46.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 849 |
| 250M | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 250M | 4,6,8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 280S | 2 | 457 | 368 | 190 | 75 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280S | 4,6,8 | 457 | 368 | 190 | 65 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280M | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 280M | 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 315S | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1194 |
| 315S | 46.8 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1224 |
| 315M | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315M | 46.8 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 315L | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315L | 4,6,8 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 355M | 2 | 670 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355M | 4,6,8 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
| 355L | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355L | 46.8 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
Hinweis: Der Motor 71-90 hat keinen Hubring
Energieeinsparung: Da es sich um einen Motor der Energieeffizienzklasse IE3 handelt, reduziert er den Energieverlust im Vergleich zu herkömmlichen Motoren erheblich und hilft Unternehmen dabei, die Stromkosten erheblich zu senken.
Haltbarkeit: Der High Efficiency Motor B3 Foot Mounted verwendet ein Aluminiumgussgehäuse, das nicht nur das Motorgewicht reduziert, sondern auch die Wärmeableitungseffizienz verbessert und einen langfristig stabilen Betrieb in Innenräumen von -15 °C bis +40 °C gewährleistet.
CO2-arm: Durch die Verbesserung der Energienutzung werden die CO2-Emissionen reduziert, was dem Trend einer umweltfreundlichen Entwicklung in der modernen Industrie entspricht.
Hohe Vielseitigkeit: Die Installationsabmessungen und die Nennleistung des High Efficiency Motor B3 Foot Mounted entsprechen internationalen Standards und erleichtern den Austausch älterer Gerätemodelle, ohne dass Änderungen am Installationsfundament erforderlich sind.
Der fußmontierte Hochleistungsmotor B3 wird aufgrund seiner hervorragenden Schutzleistung (IP55) und seiner Fähigkeit, rauen Umgebungen standzuhalten, häufig in den folgenden Branchen eingesetzt:
Petrochemie: Geeignet für Anwendungen, die Staub- und Korrosionsschutz erfordern.
Bergbau und Metallurgie: Erfüllt die industriellen Anforderungen an Hochleistungs- und Dauerbetrieb.
Allgemeine Maschinen: Antrieb von Pumpen, Lüftern, Kompressoren usw.
Verpackung: Dieser fußmontierte B3-Motor mit hohem Wirkungsgrad ist in einem Karton aus hochfester Wellpappe oder einer maßgefertigten Holzkiste verpackt und innen vollständig mit EPE-Perlbaumwolle umwickelt, um Stoß- und Feuchtigkeitsschutz während des Transports zu gewährleisten.
Versandbedingungen: Für Standardmodelle und nicht standardmäßige kundenspezifische Modelle (z. B. spezielle Schaftlängen oder Spannungen) wenden Sie sich bitte an den Kundendienst. Wir unterstützen weltweite Seefracht/DHL/Luftfracht.
F1: Was ist der Unterschied zwischen dem YE3-Motor und den herkömmlichen Motoren der Y-Serie?
A: Die YE3-Serie ist ein verbesserter Ersatz für die Y-, Y2- und YX3-Serie. Der YE3 erreicht die ultrahohe Energieeffizienzklasse IE3 und spart so mehr Energie als die herkömmliche Y-Serie. Es nutzt außerdem eine fortschrittlichere Gehäusetechnologie aus Aluminiumguss für eine bessere Wärmeableitung und ein geringeres Gewicht.
F2: Kann dieser hocheffiziente B3-Fußmotor mit Motor im Freien verwendet werden?
A: Dieser fußmontierte Hochleistungsmotor B3 ist für Innenräume mit einem geeigneten Temperaturbereich von -15℃ bis +40℃ konzipiert. Obwohl die Schutzart IP55 beträgt (was eine gewisse Beständigkeit gegen Spritzwasser bietet), wird empfohlen, es in einer geschützten Umgebung zu verwenden, um seine Lebensdauer zu verlängern.
F3: Was ist der IE3-Energieeffizienzstandard?
A: IE3 ist die „ultrahohe Effizienz“-Stufe in den von der International Electrotechnical Commission (IEC) festgelegten Energieeffizienzstandards für dreiphasige Asynchronmotoren. Der Einsatz von IE3-Motoren ist die beste Vorgehensweise als Reaktion auf nationale Richtlinien zur Energieeinsparung und Emissionsreduzierung sowie zur Senkung der Betriebskosten von Unternehmen.
Adresse
Nr. 5 Chaoyang Industrial Road, Stadt Yayao, Stadt Heshan, Provinz Guangdong, China
Tel
