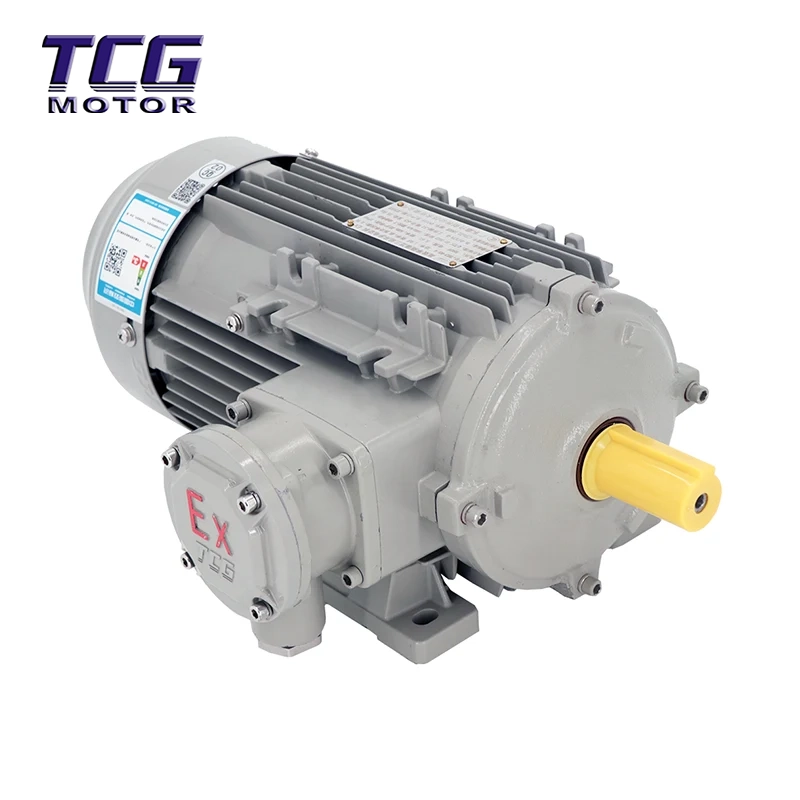

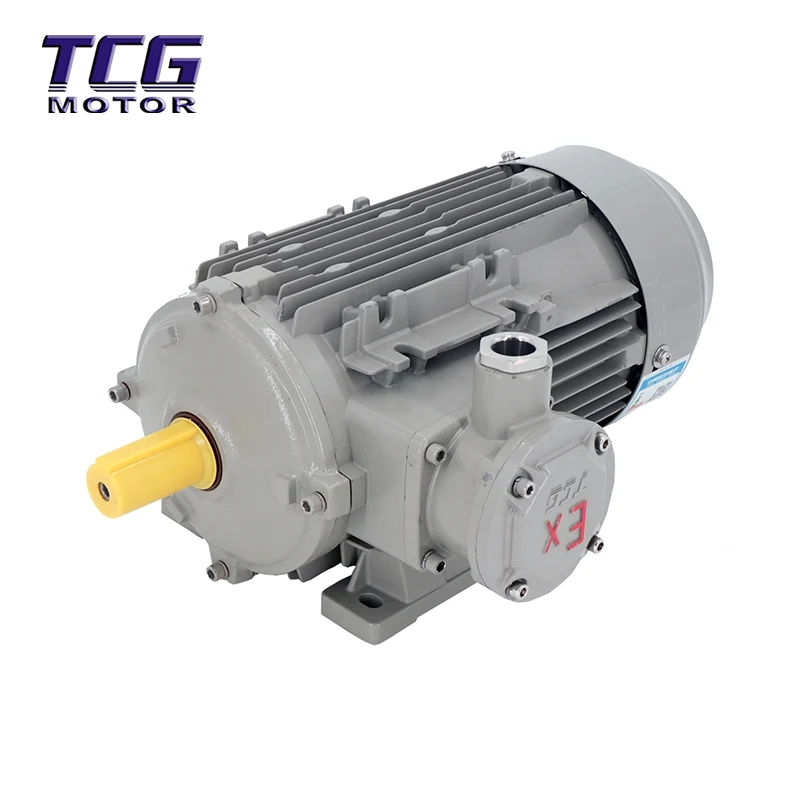

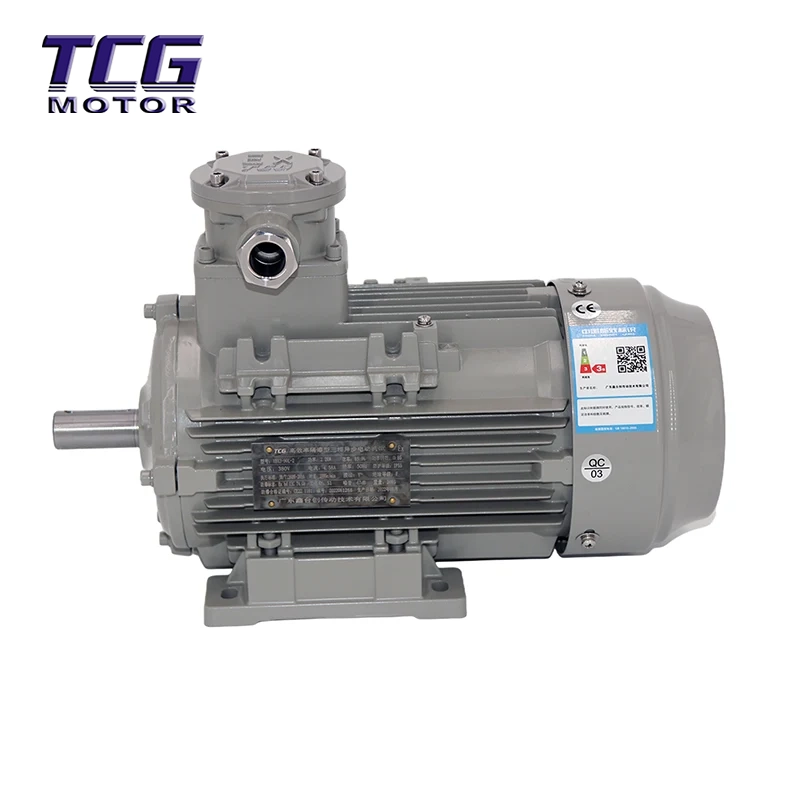

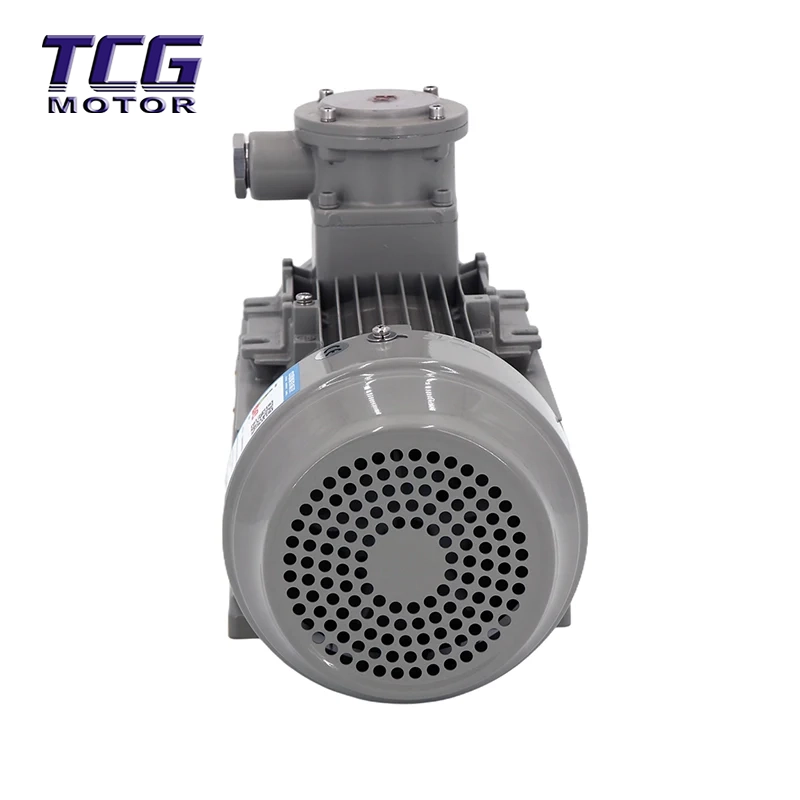

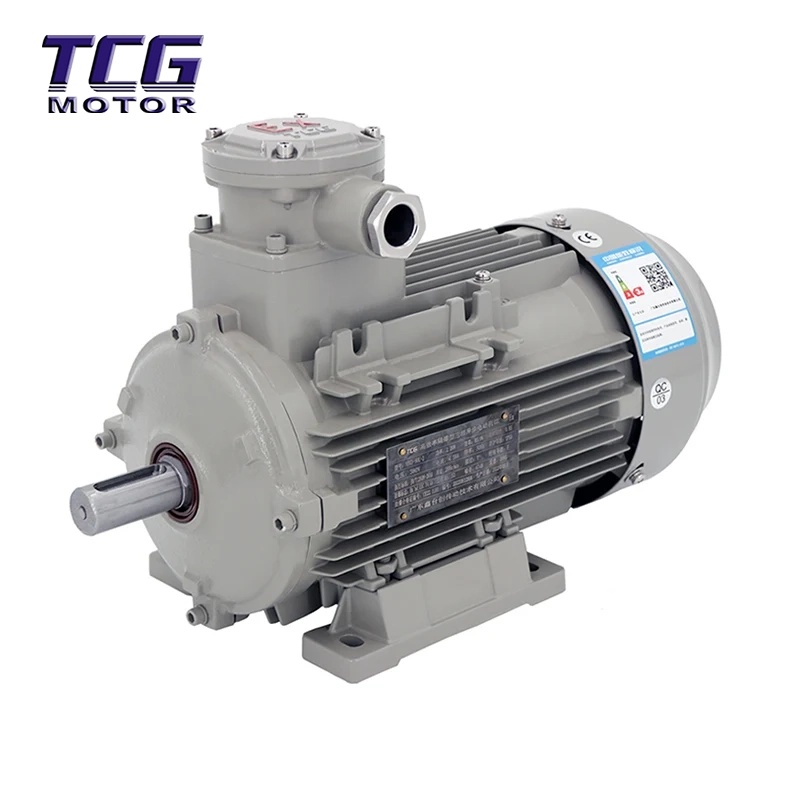

Die Ex d IIC T4 Explosionsgeschützte Motor-B3-Montage eignet sich für den Einsatz als allgemeine Antriebskraft in Geräten, die sich an Orten befinden, die brennbare Gase oder explosive Mischungen aus Dämpfen und Luft enthalten. Es wird hauptsächlich in der Erdöl- und Chemieindustrie eingesetzt, findet aber auch in der Textil-, Metallurgie-, Stadtgas-, Transport-, Getreide- und Ölverarbeitungs-, Papierherstellungs-, Medizin- und anderen Industriezweigen breite Anwendung.
Der Ex d IIC T4 Explosionsgeschützte Motor B3 Mountin-Effizienzindex entspricht Stufe 3 von GB/T 18613-2020 „Mindestzulässige Werte und Energieeffizienzgrade kleiner und mittlerer dreiphasiger Asynchronmotoren“. NSK-Lager werden übernommen.
Die Ex d IIC T4 explosionsgeschützte Motor-B3-Montage zeichnet sich durch hohe Effizienz und Energieeinsparungen aus und bietet die Vorteile eines großen Temperaturanstiegsspielraums, einer langen Lebensdauer, geringer Vibration, geringer Geräuschentwicklung und hoher Zuverlässigkeit. Es handelt sich um den ersten im Inland entwickelten druckfesten Drehstrom-Asynchronmotor mit einem Gehäuse aus Aluminiumlegierung. Im Vergleich zu herkömmlichen Gusseisengehäusen ist es leichter, kompakter und sieht eleganter aus.
Optionale Zusatzausrüstungen wie Wicklungstemperatursensoren, Lagertemperatursensoren, Temperaturtransmitter und Heizungen können auf Anfrage bereitgestellt werden.
Modell: Dreiphasen-Asynchronmotor der Serie YBX3
Leistung: 0,18 kW bis 315 kW
Statorpole: 2P, 4P, 6P, 8P
Installationstyp: B3, B5, B14, B35
Hocheffizienter druckfester Dreiphasen-Asynchronmotor der YBX3-Serie
Der explosionsgeschützte „Exd“-Motor ist eine Art druckfester Motor. Das Prinzip besteht darin, Komponenten, die im Normalbetrieb Funken, Lichtbögen oder gefährlich hohe Temperaturen erzeugen können, in einem druckfesten Gehäuse unterzubringen. Das Gehäuse ist in der Lage, dem Innendruck standzuhalten, ohne Schaden zu nehmen, und stellt sicher, dass bei der Ausbreitung der inneren Flamme durch die Lücken die Energie auf ein Niveau reduziert wird, das nicht ausreicht, um die äußere Atmosphäre zu entzünden.
Die Klasse II wird weiter wie folgt unterteilt:
● Klasse IIA: repräsentatives Gas ist Propan;
● Klasse IIB: repräsentatives Gas ist Ethylen;
● Klasse IIC: repräsentative Gase sind Wasserstoff und Acetylen.
Beispiele für gängige brennbare Gase, Dämpfe und Temperaturgruppen der Klasse II sind in Tabelle 1 aufgeführt.
Hinweis: Mit IIB gekennzeichnete Geräte sind auch für Anwendungen geeignet, die IIA erfordern. Mit IIC gekennzeichnete Geräte eignen sich für Anwendungen, die IIA oder IIB erfordern.
Die Klasse III wird weiter wie folgt unterteilt:
● Klasse IIIA: brennbare Späne;
● Klasse IIIB: nicht leitender Staub;
● Klasse IIIC: leitfähiger Staub.
Hinweis: Mit IIIB gekennzeichnete Geräte sind für Anwendungen geeignet, die IIIA erfordern. Mit IIIC gekennzeichnete Geräte sind für Anwendungen geeignet, die IIIA oder IIIB erfordern.
| Ebene | Gruppe und Temperatur (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Methan, Ethanacetat, Propan, Styrol, Benzol, Xylol, Toluol, Kohlenstoff Monoxid |
Butanol, Butan, Ethanol, Propylen, ethylbenzol, Methanol, Propanol |
Cyclohexan, Pentan, Hexan, Heptan, Oktan, Kerosin, Diesel, Motorbenzin, Dekan |
Acetaldehyd |
| ⅡB | Propargyn, Cyclopropan, Koksofengas |
1,2-Propylenoxid, Ethylenoxid, Ethylen |
Butyraldehyd, Acrolein, Wasserstoff Sulfid, Dimethyl Ether, Tetrahydrofuran Äther |
Diethylether, Tetrafluorethylen, Ethylmethylether |
| ⅡC | Wasserstoff | Acetylen | ||
Nennspannung: 220/380 V, 380/660 V; (380 V, 660 V gelten nur für Motoren mit 4 kW und mehr)
Nennfrequenz: 50/60 Hz
Arbeitsmodus: S1 (kontinuierliches Arbeitssystem)
Die Höhe überschreitet nicht 1000 m
Die Umgebungslufttemperatur variiert je nach Jahreszeit und beträgt in Innenräumen -15 bis +40 °C;
Die maximale relative Luftfeuchtigkeit der Umgebungsluft: Die durchschnittliche maximale relative Luftfeuchtigkeit des feuchtesten Monats beträgt 90 % und die durchschnittliche Mindesttemperatur des Monats beträgt nicht mehr als 25 °C.
| NEIN. | Nennleistung | Nenngeschwindigkeit | Nennstrom (A) | Effizienz | Leistungsfaktor | Nenndrehmoment | Drehmoment des blockierten Rotors Nenndrehmoment |
Maximales Drehmoment Nenndrehmoment |
Strom bei blockiertem Rotor Nennstrom |
|
| kw | PS | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Ist/In | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| NEIN. | Nennleistung | Nenngeschwindigkeit | Nennstrom (A) | Effizienz | Leistungsfaktor | Nenndrehmoment | Drehmoment des blockierten Rotors Nenndrehmoment |
Maximales Drehmoment Nenndrehmoment |
Strom bei blockiertem Rotor Nennstrom |
|
| kw | PS | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Ist/In | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Welche Zertifizierungen haben Ihre explosionsgeschützten Motoren?
Unsere explosionsgeschützten Motoren sind gemäß den Normen IEC 60079 und GB3836 zertifiziert und verfügen über die Einstufungen Ex d IIB T4 / IIC T4. Auf Anfrage stellen wir auch ATEX-, IECEx- und CNEX-Zertifikate zur Verfügung.
2. Kann ich OEM- oder kundenspezifische Motoren erhalten?
Ja, Hengfu ist eine führende chinesische Fabrik, die umfassende OEM-Dienstleistungen anbietet. Wir unterstützen kundenspezifische Spannungen, Wellenmaterialien (Edelstahl 304/316), spezielle Lackfarben, Heizungen, PT100-Sensoren und andere Modifikationen, um Ihre Projektanforderungen zu erfüllen.
3. Wie lange ist die Vorlaufzeit für Großbestellungen?
Als Hersteller mit eigener Produktion beträgt unsere Standardlieferzeit für Großbestellungen 15–25 Tage. Muster können innerhalb von 7–10 Tagen arrangiert werden. Mit flexiblen Logistikoptionen stellen wir eine pünktliche Lieferung sicher.
4. Welche Montagearten sind verfügbar?
Wir bieten verschiedene Montagearten an, darunter B3 (Fußmontage), B5 (Flanschmontage), B14 (Frontmontage) und B35 (kombinierte Fuß-Flansch-Montage). Der Typ B3 wird am häufigsten für industrielle Anwendungen verwendet.
5. Wie lange ist die Garantiezeit?
Wir gewähren standardmäßig eine 18-monatige Garantie ab Versanddatum, die Herstellungsfehler abdeckt. Unser After-Sales-Team bietet weltweit technischen Fernsupport und Ersatzteilversorgung.
6. Wie stellen Sie die Produktqualität und die Verpackung für den Export sicher?
Unsere Fabrik ist ISO9001-zertifiziert. Jeder Motor wird vor dem Versand einer 100%-Prüfung unterzogen. Für den Export verwenden wir seetüchtige Standard-Sperrholzkisten mit verstärkten Paletten, um einen sicheren Transport zu gewährleisten.
