0,75 kW Allzweck-Frequenzumrichter

Der 0,75-kW-Allzweck-Frequenzumrichter weist erhebliche differenzierte Vorteile in Industriequalität auf:

Vektorkern, hohes Drehmoment bei niedriger Frequenz: Er verwendet ausschließlich den SVC-Vektorsteuerungsalgorithmus und unterstützt die Selbstidentifizierung der Motorparameter (stationär/vollständig abgestimmt) selbst bei 0,75 kW Leistung. Im Vergleich zu herkömmlichen V/F-Umrichtern bietet er ein stabileres Drehmoment bei niedrigen Drehzahlen und vermeidet Probleme wie „Bewegungsunfähigkeit“ oder „Geschwindigkeitsschwankungen“.

Einheitliche Plattform für alle Leistungsbereiche: Sie verfügt über die gleiche industrielle Steuerungslogik wie Wechselrichter mittlerer und hoher Leistung. Es unterstützt PID-Prozesssteuerung, Mehrgeschwindigkeitsprogrammierung (16 Geschwindigkeiten) und grundlegende SPS-Funktionen und ermöglicht so komplexe automatisierte Prozesse auch bei 0,75 kW und nicht nur eine einfache Start-Stopp-Geschwindigkeitsregelung.

Schutzdesign in Industriequalität: Durch die Verwendung einer an der Wand montierten Eisengehäusestruktur (Typ A/Typ M) bietet er im Vergleich zu Mini-Wechselrichtern mit Kunststoffgehäusen eine überlegene Wärmeableitung, widersteht effektiv Staub und elektromagnetischen Störungen in Industrieumgebungen und gewährleistet einen zuverlässigen Dauerbetrieb rund um die Uhr.

Vollständige Port-Kommunikation, zukünftige Skalierbarkeit: Standard-RS-485-Kommunikationsschnittstelle (unterstützt das Modbus-RTU-Protokoll), sogar ein eigenständiges 0,75-kW-Gerät kann problemlos an ein Host-Computer-Überwachungssystem angeschlossen werden, und eine Schnittstelle ist für industrielle Internet-of-Things-Anwendungen (IIoT) reserviert.

Technische Produktparameter

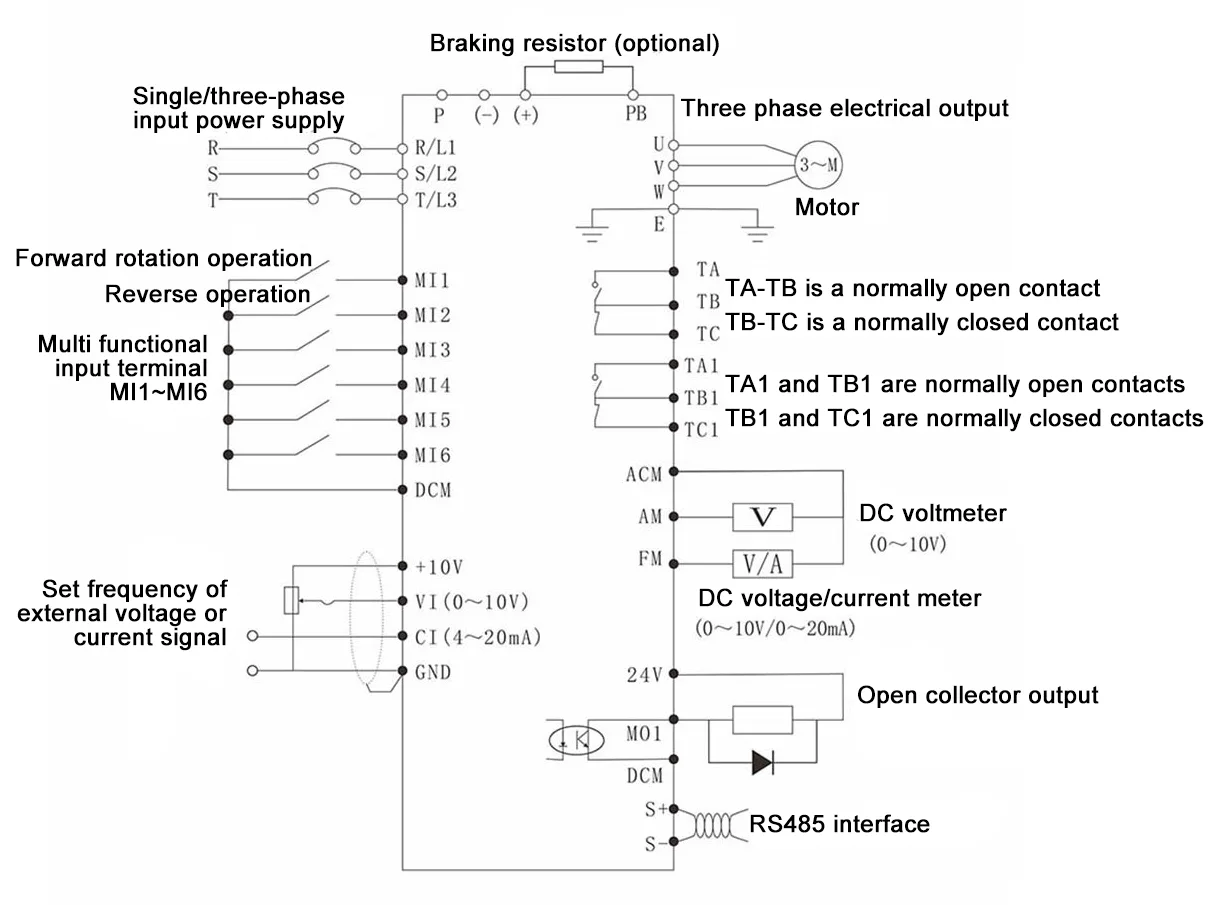

Grundlegender Schaltplan

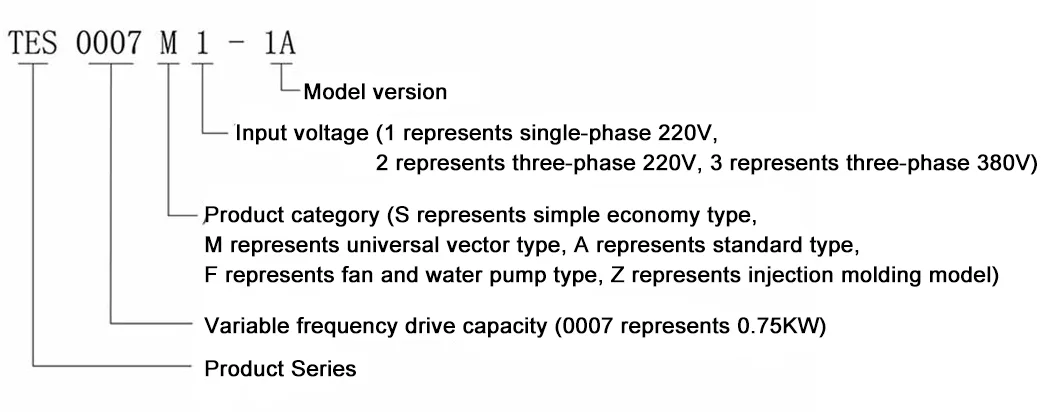

Beschreibung des Produktmodells

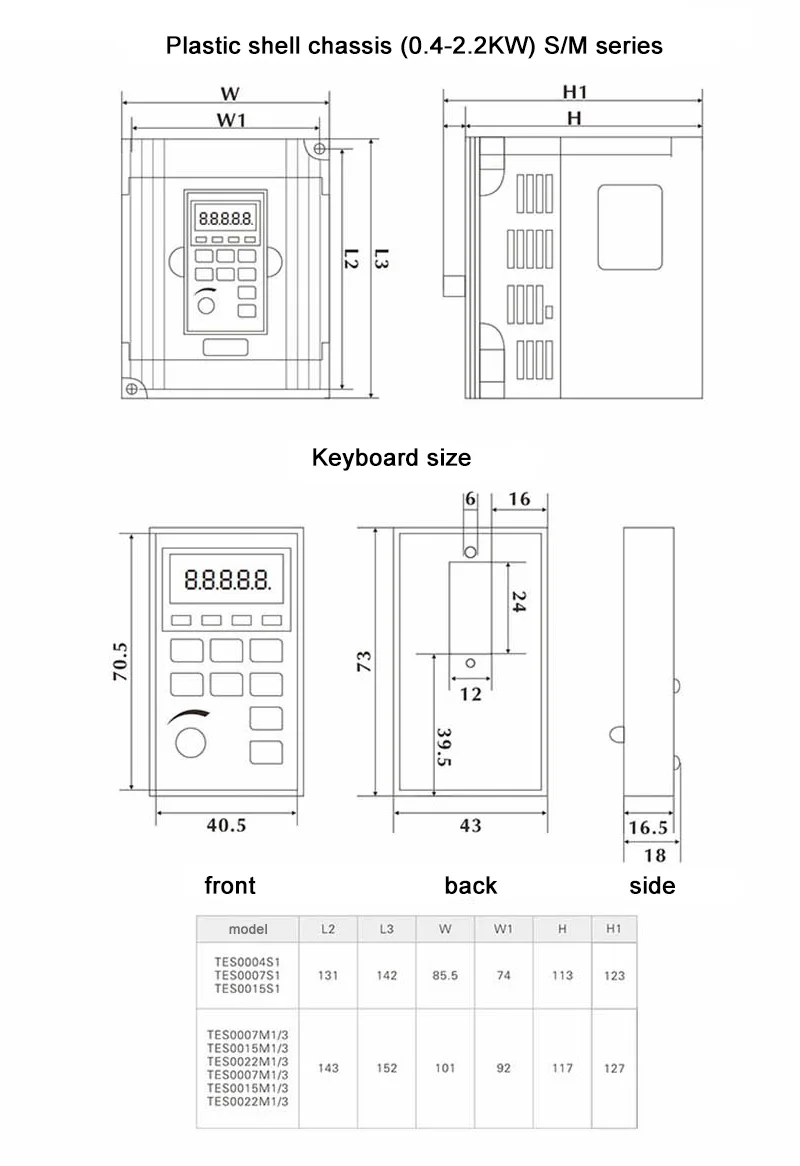

Produktumrisszeichnung

Anwendungsbranchen und -szenarien

Der 0,75-kW-Allzweck-Frequenzumrichter mit seinem hohen Drehmoment und seiner hohen Zuverlässigkeit wird häufig in den folgenden Bereichen eingesetzt:

Präzisionsmaschinen: CNC-Graviermaschinen, kleine Schleifmaschinen, Verpackungsmaschinen, Mischer.

Automatisierungsausrüstung: Förderbandsysteme, automatische Türsteuerungssysteme, Druckmaschinen.

HVAC und Wasserversorgung: Kleine zentrale Klimaanlagenventilatoren, Hilfspumpensteuerung für Wasserversorgungssysteme mit konstantem Druck.

Textildruck und Färberei: Kleine Ziehmaschinen, Wickelgeräte (dank der hervorragenden Drehmomentkontrollfunktionen).

Installations- und Nutzungsanweisungen

1. Mechanische Installation

Umgebungsanforderungen: Die Umgebungstemperatur muss zwischen -10 °C und +50 °C und die Luftfeuchtigkeit unter 90 % RH liegen (keine Kondensation).

Platzreservierung: Bei der Wandmontage müssen mindestens 100 mm Lüftungsraum über und unter der Maschine reserviert werden. Blockieren Sie nicht den Lufteinlass.

2. Elektrischer Anschluss

Hauptstromkreis: Schließen Sie den Stromeingang an die Leistungsklemmen (R/S/T) an und schließen Sie den Motor an die Motorklemmen (U/V/W) an. Der umgekehrte Anschluss ist strengstens untersagt!

Bremskonfiguration: Das 0,75-kW-Modell verfügt normalerweise über eine eingebaute Bremseinheit. Zum schnellen Bremsen schließen Sie bitte einen externen Bremswiderstand an (angeschlossen an die Klemmen P/+ und PB).

3. Schnelles Debugging-Verfahren

1). Parameter-Reset: Stellen Sie F0-27 = 3 ein, um die Werkseinstellungen wiederherzustellen.

2). Einstellen der Motorparameter: Stellen Sie F2-01 (Leistung) auf F2-05 (Geschwindigkeit) entsprechend dem Motortypenschild ein.

3). Wählen Sie den Steuermodus: Stellen Sie F0-01 = 0 ein, um Vektorsteuerung (SVC) auszuwählen, oder F0-01 = 2, um V/F-Steuerung auszuwählen.

4). Parameteridentifikation (empfohlen): Stellen Sie F2-11 = 2 (Vollständige Abstimmung) oder 1 (Statische Abstimmung) ein und drücken Sie die Run-Taste, damit der Wechselrichter die Motorparameter automatisch lernen kann.

5). Betriebstest: Steuern Sie Start/Stopp über die RUN-Taste am Bedienfeld oder über externe Anschlüsse und stellen Sie das Potentiometer oder die Tasten ein, um die Frequenz einzustellen.

FAQ

F1: Kann der 0,75-kW-Allzweck-Frequenzumrichter unter hoher Last starten?

A: Absolut. Der 0,75-kW-Allzweck-Frequenzumrichter unterstützt die Vektorsteuerung (SVC) mit einem Anlaufdrehmoment von bis zu 150 %. Für Hochleistungsgeräte wie Mischer oder Brecher mit einer Ausgangsleistung von 0,75 kW wird empfohlen, die Motortypenschildparameter in Gruppe F2 einzustellen und die Motorparameteridentifizierung in F2-11 durchzuführen, um eine optimale Drehmomentleistung bei niedriger Drehzahl zu erzielen.

F2: Verfügt dieser Wechselrichter über einen eingebauten Bremswiderstand?

A: Gemäß den technischen Spezifikationen im Handbuch verfügen Modelle mit 37 kW und weniger (einschließlich 0,75 kW) über eine eingebaute Bremseinheit. Benutzer müssen lediglich einen externen Bremswiderstand erwerben und ihn an die Klemmen P(+) und PB anschließen; Es ist keine zusätzliche Bremseinheit erforderlich, was Installationskosten spart.

F3: Wie steuere ich die Vorwärts- und Rückwärtsdrehung des Motors?

Sie können es auf verschiedene Arten steuern:

Bedienfeldsteuerung: Drücken Sie direkt die Taste FWD (vorwärts) oder REV (rückwärts) auf dem Bedienfeld.

Terminalsteuerung: Über einen externen Schalter mit dem MIn-Terminal verbinden (F5-00 und F5-01 müssen auf Vorwärts-/Rückwärtsfunktion eingestellt sein).

Parameterumschaltung: Durch die Einstellung F0-09 wird der Laufrichtungsbefehl direkt geändert, ohne dass die Motorverkabelung geändert werden muss.

F4: Erzeugt der Frequenzumrichter viel Wärme?

A: Das 0,75-kW-Modell erzeugt relativ wenig Wärme, aber um seine Lebensdauer zu gewährleisten, muss es vertikal mit ungehinderter Belüftung oben und unten installiert werden. Wenn die Umgebungstemperatur 40 °C überschreitet, wird empfohlen, die Leistung des Geräts zu reduzieren oder einen Lüfter zur Zwangskühlung zu installieren.
