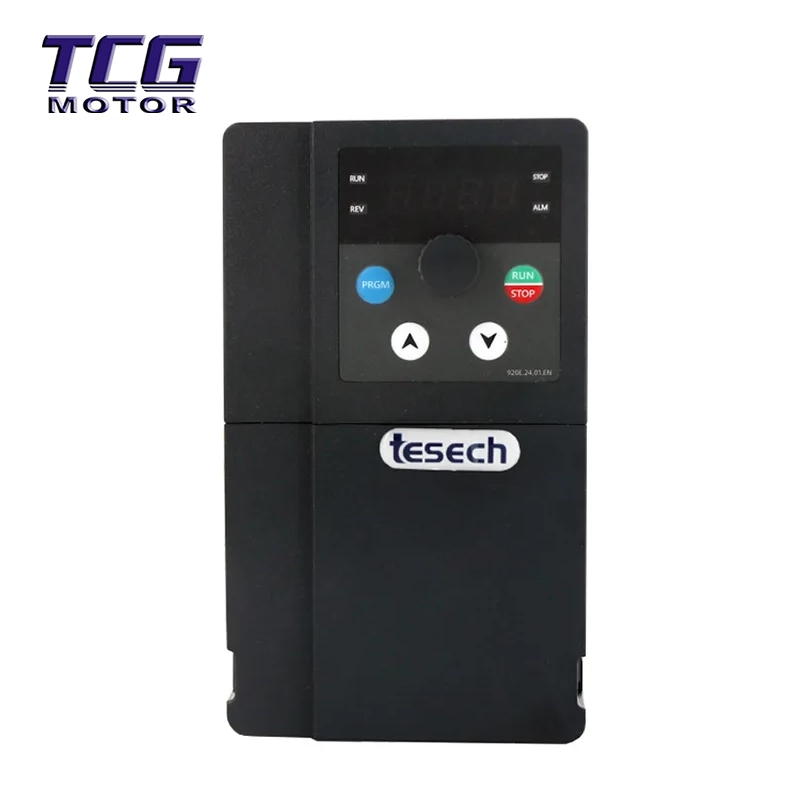

Frequenzumrichter der Serie 900E

Im Vergleich zu herkömmlichen Allzweck-Frequenzumrichtern auf dem Markt übertrifft der Frequenzumrichter der Serie 900E die Steuerungspräzision und die intelligenten Funktionen:

Dual-Mode-Steuerung, überlegene Leistung: Unterstützt ausschließlich sensorlose Vektorsteuerung (SVC) für Synchronmotoren und bietet ein starkes Anlaufdrehmoment auch bei niedrigen Drehzahlen mit einer Steuerungsgenauigkeit, die herkömmliche V/F-Steuerungsfrequenzumrichter bei weitem übertrifft.

Intelligente Abstimmung, Ein-Klick-Anpassung: Ausgestattet mit einer Motorparameter-Selbsterkennungsfunktion (statische/dynamische Identifikation) identifiziert der Frequenzumrichter automatisch Motorparameter, wodurch mühsame manuelle Berechnungen überflüssig werden und sichergestellt wird, dass sich das Antriebssystem immer in einem optimalen Anpassungszustand befindet.

Integrierte PID-Wasserversorgung mit konstantem Druck: Es ist kein externer Regler erforderlich; Die integrierte umfassende PID-Logik ermöglicht direkt die Schlaf-, Weck- und Wassermangelschutzfunktionen für Wasserversorgungssysteme mit konstantem Druck und senkt so die Systemkosten erheblich.

Benutzerfreundliches interaktives Erlebnis: Ausgestattet mit einem multifunktionalen LED-Bedienfeld, das die Echtzeitüberwachung mehrerer Parameter wie Frequenz, Spannung, Strom und Leistung unterstützt und über eine automatische Anzeigefunktion zur Parameterumschaltung verfügt, die den Betrieb und die Wartung erleichtert.

Umfassender Sicherheitsschutz: Ausgestattet mit mehr als 20 Fehlererkennungsfunktionen, einschließlich Schutz der Wechselrichtereinheit, Überstrom, Überspannung, Unterspannung, Phasenverlust, Überhitzung und Kurzschluss gegen Erde, um die Sicherheit von Geräten und Personal zu gewährleisten.

Technische Produktparameter

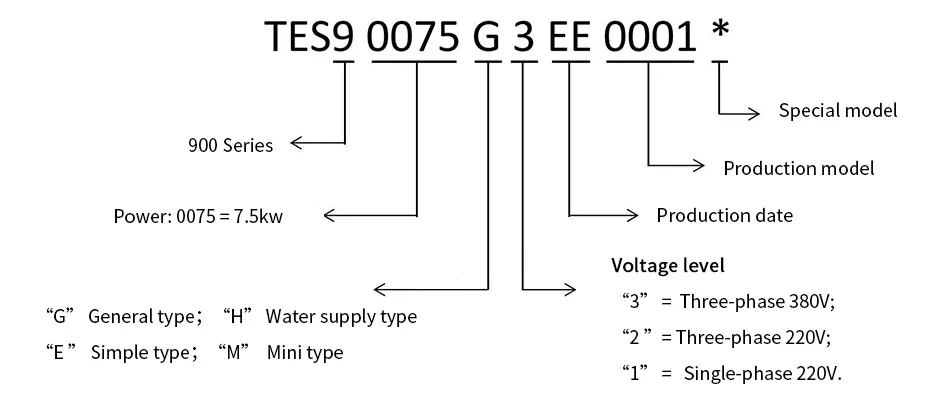

Benennungsregeln für Produktmodelle

Die Frequenzumrichter der Serie 900 werden nach folgenden Regeln benannt:

Modelltabelle für Frequenzumrichter

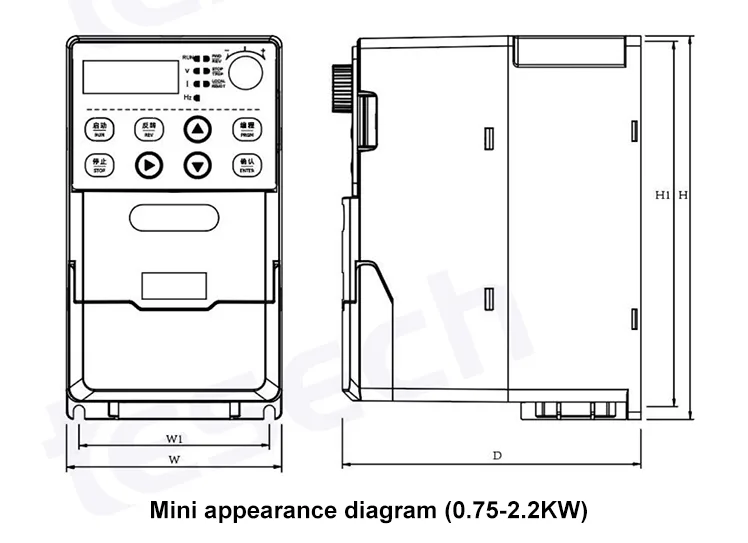

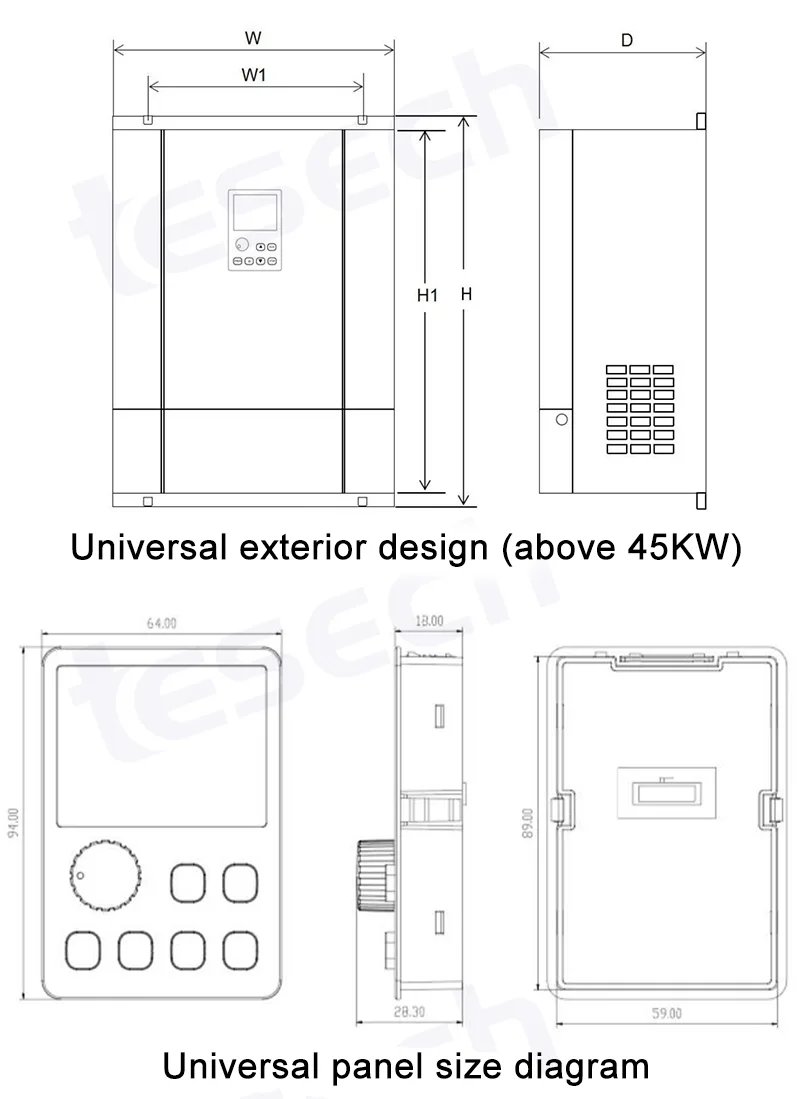

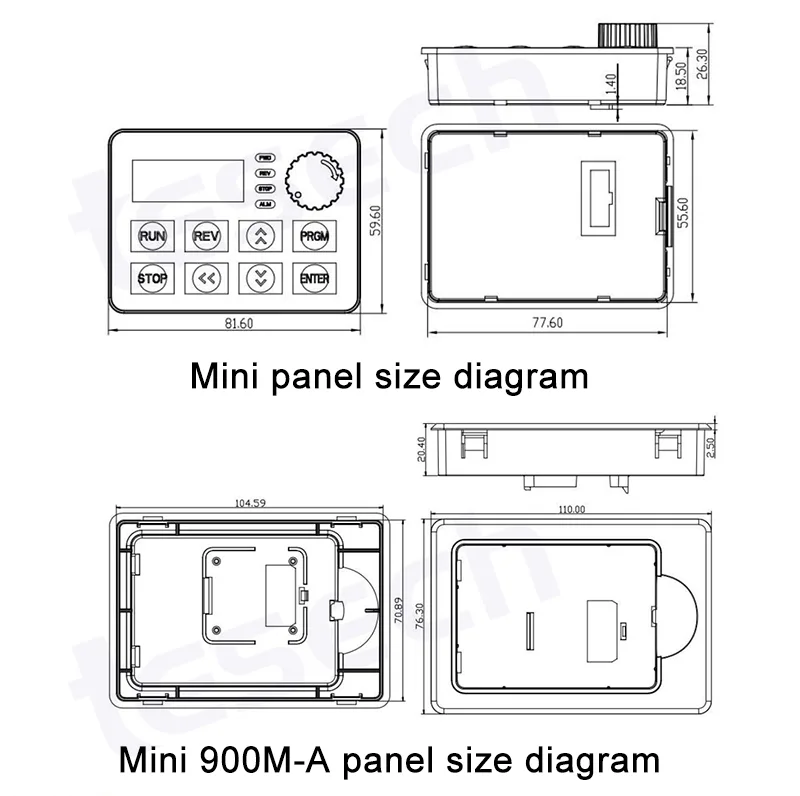

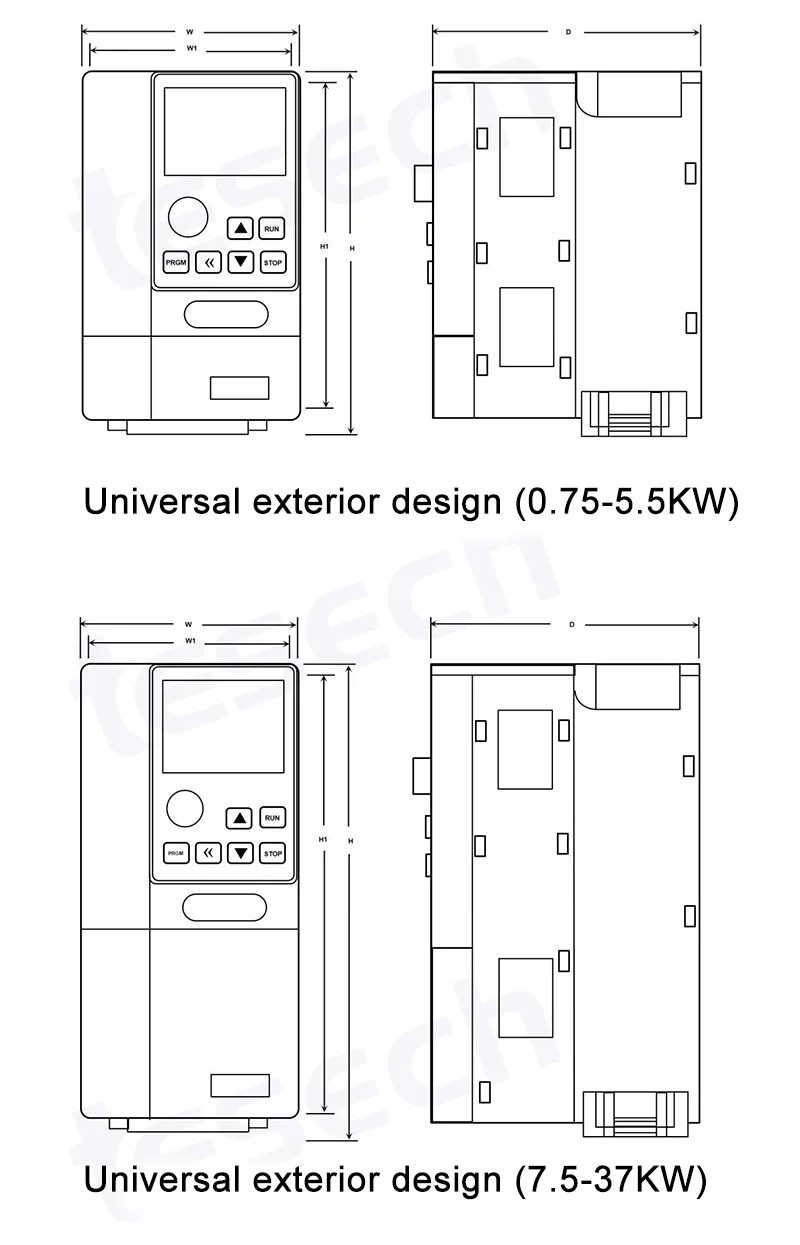

Produktabmessungstabelle

Anwendungsbranchen und -szenarien

Der Frequenzumrichter der Serie 900E mit seinem breiten Leistungsbereich und seiner leistungsstarken Steuerungsleistung wird häufig in den folgenden Bereichen eingesetzt:

Wasserversorgung und HVAC: Wasserversorgungssysteme mit konstantem Druck, zentrale Wasserpumpen für Klimaanlagen, Kühlturmventilatoren.

Industrielle Fertigung: CNC-Werkzeugmaschinen, Textilmaschinen, Druck- und Verpackungsanlagen, Kunststoffmaschinen.

Materialförderung: Förderbänder, Aufzüge, Mischer.

Spezielle Anwendungen: Aufgrund seiner Unterstützung für die Synchronmotorsteuerung eignet es sich besonders für Antriebsszenarien mit Permanentmagnet-Synchronmotoren, bei denen Energieeffizienz und Größe von entscheidender Bedeutung sind.

Installations- und Nutzungsanweisungen

1. Mechanische Installation

Umgebungsanforderungen: Die Temperatur der Installationsumgebung sollte zwischen -10 °C und +50 °C liegen, die Luftfeuchtigkeit sollte unter 90 % RH liegen (keine Kondensation) und frei von korrosiven Gasen und leitfähigem Staub sein.

Platzbedarf: Um die Wärmeableitung zu gewährleisten, sollte oberhalb und unterhalb des Wechselrichters ausreichend Platz freigehalten werden (10 cm oberhalb und 10 cm unterhalb empfohlen) und auf beiden Seiten Lüftungsspalte von mindestens 5 cm gelassen werden.

2. Elektrische Anschlüsse

Hauptstromkreis: Verbinden Sie die Eingangsklemmen (R/S/T) mit der dreiphasigen Stromversorgung und die Ausgangsklemmen (U/V/W) mit dem Motor. Es ist strengstens verboten, das Netzkabel versehentlich an die Ausgangsklemmen anzuschließen.

Steuerschaltung: Unterstützt mehrere Signaleingänge, einschließlich 0-10-V-Analogsignale (AI1), Potentiometer und externe Schaltsignale (DI1/DI2).

Erdung: Der PE-Anschluss des Wechselrichters muss zuverlässig geerdet sein.

3. Schnelles Inbetriebnahmeverfahren

1). Parameter-Reset: Setzen Sie F0-31 = 1, um die Werkseinstellungen wiederherzustellen.

2). Motorparameter: Stellen Sie F0-00 (Leistung), F0-01 (Spannung), F0-02 (Strom), F0-03 (Frequenz) und F0-04 (Geschwindigkeit) entsprechend dem Typenschild des Motors ein.

3). Steuermodus: Stellen Sie F3-00 = 2 ein, um die Vektorsteuerung des Synchronmotors auszuwählen (bei Bedarf SVC-Modus).

4). Parameteridentifikation: Stellen Sie F0-06 ein, um eine statische oder dynamische Parameteridentifikation durchzuführen (für Vektorsteuerung).

5). Laufbefehl: Stellen Sie F0-19 ein, um den Laufkanal (Panel/Terminal) auszuwählen, und F0-20, um die Frequenzquelle auszuwählen.

Packliste und Versandinformationen

Verpackungsliste:

o TES 900E Wechselrichter-Hauptgerät × 1

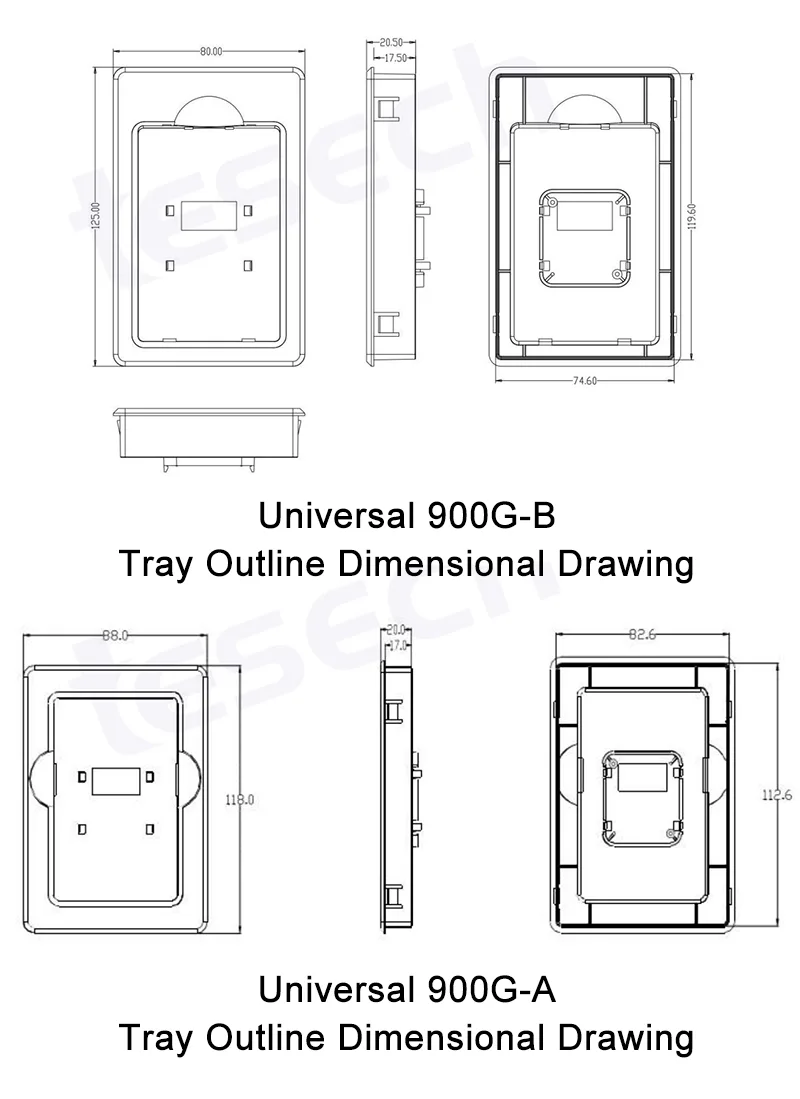

o Wandmontiertes Bedienfeld (einschließlich Verbindungskabel) × 1

o Benutzerhandbuch (einschließlich Garantiekarte) × 1

o Installationszubehör (Schrauben/Abschirmungen) × 1 Satz

Versandbedingungen:

o Wird innerhalb von 48 Stunden nach Auftragserteilung versendet (sofern vorrätig).

o Professioneller Logistik-Tracking-Service bereitgestellt.

Verpackung und Lieferung

Verpackungsmethode: Zum Verpacken werden antistatische Beutel + Hartkartons verwendet, und für den Umkarton werden hochfeste Wellpappkartons verwendet, um einen sicheren Transport zu gewährleisten.

Lieferzeit: Standardartikel werden innerhalb des vereinbarten Zeitrahmens versendet; Sonderanfertigungen werden innerhalb der vereinbarten Werktage geliefert.

Logistikkanäle: DHL, FedEx, UPS und See-/Luftfrachtdienste werden unterstützt.

FAQ

F1: Kann der TES 900E einen Permanentmagnet-Synchronmotor antreiben?

A: Ja. Der Frequenzumrichter der Serie 900E unterstützt die sensorlose Vektorsteuerung (SVC-Modus) für Synchronmotoren. Nachdem F3-00 auf 2 gesetzt wurde, kann es in Kombination mit der Parameteridentifizierungsfunktion von F0-06 einen Permanentmagnet-Synchronmotor perfekt antreiben und so einen hohen Wirkungsgrad und eine hohe Drehmomentregelungsleistung bieten.

F2: Was soll ich tun, wenn auf dem Bedienfeld die Schutzstörung der Wechselrichtereinheit „Er01“ angezeigt wird?

A: „Er01“ wird normalerweise durch einen Kurzschluss am Ausgang, Erdung oder eine Überhitzung des Moduls verursacht. Bitte überprüfen Sie, ob die Motorisolierung gut ist und ob das Ausgangskabel beschädigt ist. Überprüfen Sie, ob der Luftkanal des Wechselrichters blockiert ist und ob der Lüfter normal läuft. Wenn der Alarm nach der Fehlerbehebung externer Fehler weiterhin besteht, wenden Sie sich bitte an den technischen Support, um die Antriebsplatine oder das Wechselrichtermodul zu überprüfen.

F3: Wie erreicht man eine Wasserversorgungsfunktion mit konstantem Druck?

A: Der Frequenzumrichter der Serie 900E verfügt über eine integrierte leistungsstarke PID-Funktion. Schließen Sie einfach das Drucksensorsignal an den AI1-Anschluss an, stellen Sie F1-00 ein, um den PID-Sollwert auszuwählen, und F1-02, um die PID-Feedbackquelle als AI1 auszuwählen. Stellen Sie dann den Zieldruckwert für F1-01 entsprechend den Anforderungen des Rohrleitungsnetzes ein.

F4: Benötigt der Frequenzumrichter eine regelmäßige Wartung?

A: Ja. Es wird empfohlen, es alle 6-12 Monate zu überprüfen. Konzentrieren Sie sich darauf, Staub vom Kühlgebläse und den Luftkanälen zu entfernen, auf lockere interne Schrauben zu prüfen und die Kabelklemmen auf Anzeichen von Verbrennungen zu untersuchen. Bei Lagerung über einen längeren Zeitraum (mehr als 1 Jahr) sollte vor der Verwendung eine Alterungsbehandlung vor dem Aufladen gemäß der Bedienungsanleitung durchgeführt werden.
