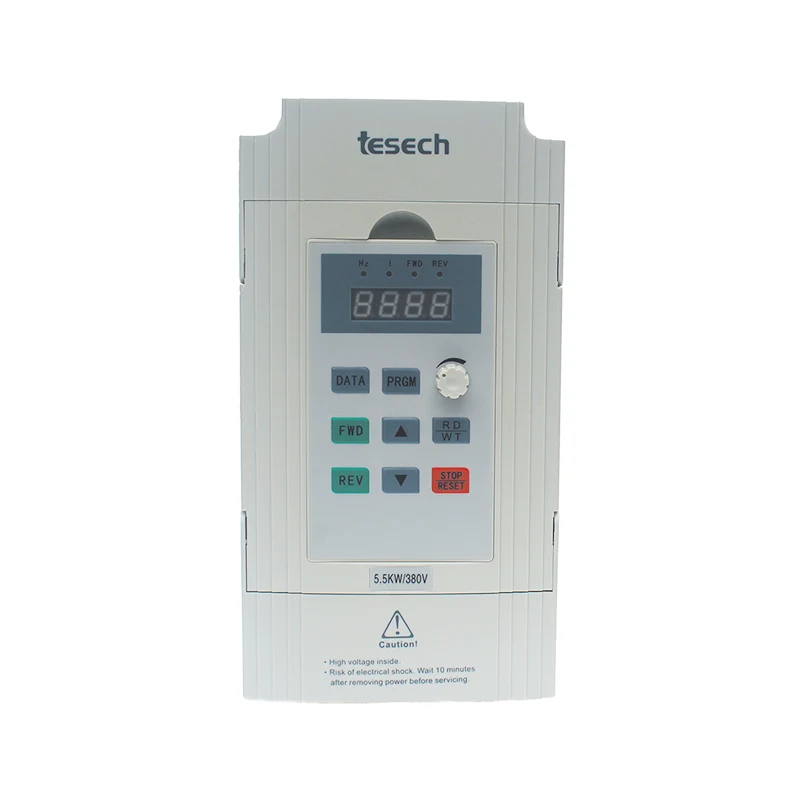

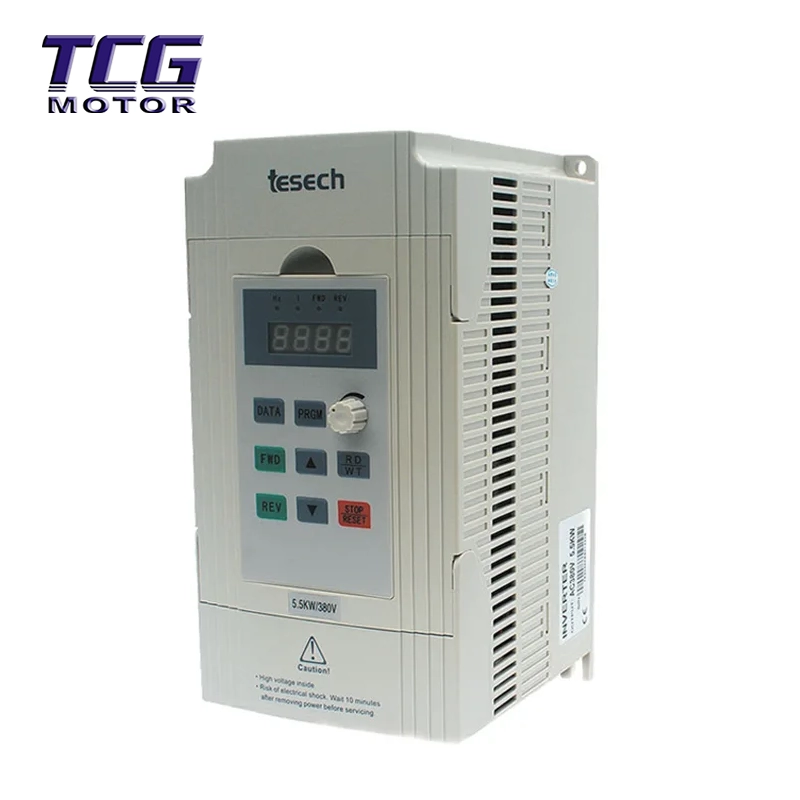

5,5 kW Allzweck-Frequenzumrichter

Im Vergleich zum Modell mit geringerer Leistung bietet der 5,5-kW-Allzweck-Frequenzumrichter umfassende Verbesserungen bei der Wärmeableitungsstruktur, der Überlastkapazität und den Anschlussschnittstellen. Es bewältigt problemlos Starts unter hoher Last und raue Industrieumgebungen und ist somit ein idealer Kern zur Verbesserung der Produktionseffizienz und zur Erzielung von Energieeinsparungen.

Schwerlast-Vektorsteuerung, sorgenfreie Überlastung: Unterstützt eine hohe Überlastkapazität von 150 % (60 Sekunden) und passt perfekt zu den hohen Drehmomentanforderungen des 5,5-kW-Motors beim Start. Ganz gleich, ob Sie einen Mischer nach einem Materialstau neu starten oder den Elevator unter Volllast starten, es bietet ein starkes Anlaufdrehmoment und löst so das Problem der Auslösung aufgrund unzureichender Leistung vollständig.

Strukturdesign in Industriequalität, verbesserte Wärmeableitung: Mithilfe eines optimierten unabhängigen Luftstromdesigns und eines verstärkten Kühlkörpers zur Bewältigung der durch die 5,5-kW-Ausgangsleistung erzeugten Wärme werden Staub und elektronische Komponenten effektiv isoliert, Überhitzungsalarme durch schlechte Wärmeableitung verhindert und ein stabiler Dauerbetrieb rund um die Uhr in Umgebungen mit hohen Temperaturen gewährleistet.

Vollständige Erweiterung und hohe Integration: Standard-RS-485-Kommunikationsschnittstelle (Modbus-RTU-Protokoll), unterstützt die Steuerung mehrerer Pumpenzyklen, PID-Wasserversorgung mit konstantem Druck und einfache SPS-Programmierung. Das 5,5-kW-Modell verfügt über eine umfangreichere E/A-Port-Konfiguration, sodass kein zusätzlicher Controller gekauft werden muss, um komplexe automatisierte Steuerungssysteme direkt aufzubauen.

Integrierte Bremseinheit für schnelle Reaktion: Modelle mit 5,5 kW und darunter verfügen über eine integrierte Bremseinheit (erfordert einen externen Widerstand). Bei Maschinen, die ein schnelles Abschalten oder häufiges Vorwärts- und Rückwärtsdrehen erfordern, wird der Anstieg der Pumpenspannung effektiv unterdrückt und ein Ausfall des Wechselrichters verhindert.

Technische Produktparameter

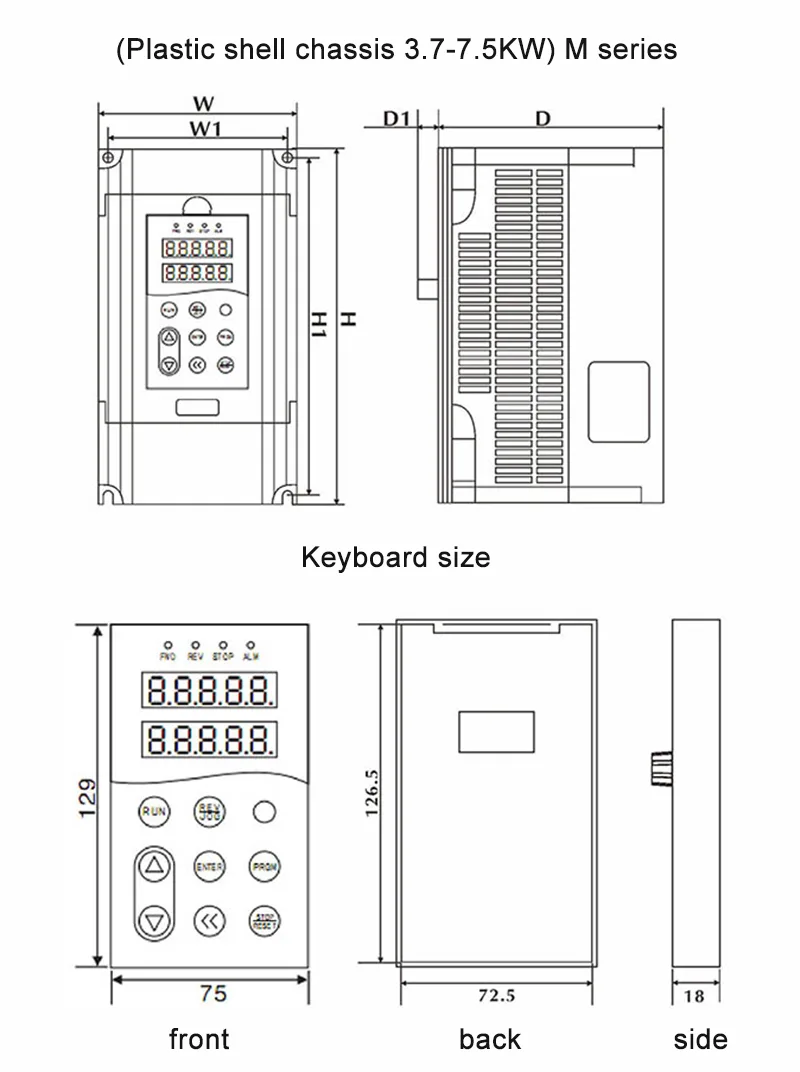

3,7–7,5 kW System-Chassis-Spezifikationstabelle

Anwendungsbranchen und -szenarien

Der 5,5-kW-Allzweck-Frequenzumrichter mit seiner robusten Leistung und hohen Zuverlässigkeit wird häufig in den folgenden mittelgroßen Industriebereichen eingesetzt:

Flüssigkeitssteuerung: Mittlere und große Wasserversorgungssysteme mit konstantem Druck, zentrale Umwälzpumpen für Klimaanlagen, Kühlturmventilatoren.

Maschinenbau: Spindelantriebe für CNC-Werkzeugmaschinen, Spritzgussmaschinen, Extruder, Textilmaschinen.

Materialförderung: Bandförderer, Aufzüge, Mischer, Brecher.

Umweltschutzausrüstung: Abwasserbehandlungsbelüfter, Entwässerungsmaschinen.

Vorsichtsmaßnahmen

Gemeinsame Erdung ist strikt zu verbieten: Vermeiden Sie unbedingt die gemeinsame Nutzung einer Erdungselektrode mit großen elektrischen Geräten wie Schweißmaschinen und Kraftmaschinen. Das Erdungskabel sollte so dick und kurz wie möglich sein.

Langstreckenübertragung: Wenn der Abstand zwischen Frequenzumrichter und Motor mehr als 50 Meter beträgt, muss die Taktfrequenz reduziert (F0-15) oder eine Ausgangsdrossel installiert werden, um Schäden an der Motorisolierung zu vermeiden.

Staubschutz: Obwohl das 5,5-kW-Modell über eine gute Wärmeableitung verfügt, wird in Umgebungen mit hohem Staubgehalt (wie Textilfabriken und Holzverarbeitungsbetrieben) empfohlen, ein Schutznetz zu installieren oder es in einem separaten Schaltschrank zu installieren.

FAQ

F1: Kann ein 5,5-kW-Frequenzumrichter einen 7,5-kW-Motor antreiben?

A: Nicht empfohlen. Der 5,5-kW-Frequenzumrichter TES-390 hat einen Nennausgangsstrom von 25 A, während der Nennstrom eines 7,5-kW-Motors typischerweise bei etwa 15 A bis 17 A liegt (abhängig von der Spannung). Obwohl die Ströme übereinstimmend zu sein scheinen, ist der Leistungsspielraum des Wechselrichters für einen 5,5-kW-Motor ausgelegt. Wird ein 7,5-kW-Motor zum Antrieb gezwungen, kann dies leicht dazu führen, dass der Wechselrichter beim Start oder im Schwerlastbetrieb seinen **Überstromschutz (OC) oder Überlastschutz (OL)** auslöst. Bitte beachten Sie stets das Auswahlprinzip „Wechselrichterleistung ≥ Motorleistung“.

F2: Benötigt ein 5,5-kW-Modell einen externen Bremswiderstand?

A: Wenn Ihre Ausrüstung kein schnelles Anhalten oder keine potenziellen Energielasten (z. B. Hebezeuge) erfordert, ist ein Bremswiderstand normalerweise nicht erforderlich. Wenn das Gerät jedoch eine große Trägheit aufweist, eine kurze Stoppzeit erfordert oder eine Energierückspeisung erfordert, muss ein Bremswiderstand angeschlossen werden; Andernfalls meldet der Wechselrichter einen **Überspannungsfehler (OV)**.

F3: Was sind die Unterschiede in der Wärmeableitung zwischen den 5,5-kW- und 0,75-kW-Modellen?

A: Das 0,75-kW-Modell setzt zur Wärmeableitung hauptsächlich auf natürliche Konvektion, während das 5,5-kW-Modell deutlich mehr Wärme erzeugt. Daher ist das 5,5-kW-Modell standardmäßig mit einem leistungsstarken Kühlventilator ausgestattet. Es wird empfohlen, ein unabhängiges Luftkanaldesign zu verwenden, um die wärmeerzeugenden Komponenten vom Steuerkreis zu isolieren und so einen stabilen Betrieb auch in Industrieumgebungen mit hohem Staubgehalt zu gewährleisten.

F4: Wie kann das Problem der elektromagnetischen Interferenz gelöst werden, wenn der 5,5-kW-Motor läuft?

A: Lange 5,5-kW-Kabel neigen dazu, elektromagnetische Strahlung zu erzeugen, die Kommunikationsgeräte stört. Empfehlungen: 1. Stromleitungen und Steuerleitungen in getrennten Kabelrinnen verlegen; 2. Für Steuerleitungen abgeschirmte Kabel verwenden; 3. Installieren Sie eine Eingangsdrossel oder einen EMV-Filter am Wechselrichtereingang (empfohlen in Abschnitt 4.9 des Dokuments).
