Frequenzumrichter der Serie 900G

Im Vergleich zu kleineren oder Einzelfunktions-Frequenzumrichtern zeichnet sich der Frequenzumrichter der Serie 900G durch seine Anpassungsfähigkeit an industrielle Umgebungen und seine Steuerungsleistung aus:

Vollständige Abdeckung des Leistungsbereichs für Hochleistungsszenarien: Bietet verschiedene Formfaktoren von A00 bis A12 und deckt Leistungsausgänge von 0,75 kW bis 630 kW ab. Es wurde speziell für Industrieanlagen entwickelt, die eine hohe Leistungsabgabe erfordern, und löst die Probleme eines hohen Anlaufstroms und einer schwierigen Steuerung von Hochleistungsmotoren.

Vektorsteuerung für hohes Drehmoment bei niedrigen Drehzahlen: Unterstützt SVC mit einem Drehzahlverhältnis von bis zu 1:100 und stellt selbst bei 0,5 Hz 150 % des Nenndrehmoments bereit und sorgt so für sanfte und stoßfreie Starts bei hoher Beanspruchung.

Multi-Pumpen-Steuerung für Systemintegration: Die integrierte fortschrittliche Wasserversorgungslogik unterstützt einen 1-zu-5-Multipumpen-Steuerungsmodus und treibt komplexe Wasserversorgungssysteme mit konstantem Druck direkt an, ohne dass eine zusätzliche SPS-Steuerung erforderlich ist.

Multi-Pumpen-Steuerung für Systemintegration: Die integrierte fortschrittliche Wasserversorgungslogik unterstützt einen 1-zu-5-Multipumpen-Steuerungsmodus und treibt komplexe Wasserversorgungssysteme mit konstantem Druck direkt an, ohne dass eine zusätzliche SPS-Steuerung erforderlich ist.

Schutz und Wärmeableitung in Industriequalität: Der Frequenzumrichter der Serie 900G verfügt über ein unabhängiges Luftkanaldesign und die Schutzart IP20 und widersteht effektiv dem Eindringen von Staub in Industrieumgebungen. In Kombination mit einem intelligenten temperaturgesteuerten Lüfter sorgt es für einen stabilen Betrieb über längere Zeiträume.

Vollständige Port-Kommunikation und intelligente Vernetzung: Die Standardkonfiguration umfasst das Modbus-RTU-Kommunikationsprotokoll und unterstützt eine RS485-Schnittstelle, was eine einfache Integration mit Host-Computer-Überwachungssystemen für Echtzeit-Datenaustausch in der Fabrikautomation ermöglicht.

Technische Produktparameter

Anwendungsbranchen und -szenarien

Der Frequenzumrichter der Serie 900G mit seiner hohen Leistungsdichte und breiten Anwendungslogik wird häufig in den folgenden Bereichen eingesetzt:

Energie und Kommunalwirtschaft: Hochleistungs-Pumpstationen für die Wasserversorgung mit konstantem Druck, Abwasseraufbereitungssysteme, Saugzugventilatoren.

Maschinenbau: Spindelantriebe für CNC-Werkzeugmaschinen, Spritzgussmaschinen, Extruder, Verpackungsmaschinen.

HVAC: Umwälzpumpen für zentrale Klimaanlagen, Kühlturmventilatoren, HVAC-Systeme.

Energie und Bergbau: Hilfsantriebe für Bergwerksförderer, Förderbänder, Kompressoren.

Installations- und Nutzungsanweisungen

1. Mechanische Installation

Vertikale Installation: Muss vertikal auf einer flachen Metalloberfläche installiert werden, um einen ungehinderten Luftstrom zur Wärmeableitung zu gewährleisten.

Raum für die Wärmeableitung: Vertikal oben und unten muss ausreichend Platz vorhanden sein (A≥10mm, B≥200mm für 0,75-22KW). Das Blockieren des Lufteinlasses ist strengstens untersagt.

Umgebungsanforderungen: Die Umgebungstemperatur muss zwischen -10 °C und +40 °C liegen (ab 40 °C ist eine Leistungsreduzierung erforderlich). Bei Höhen über 1000 Metern ist eine Leistungsreduzierung erforderlich.

2. Elektrische Anschlüsse

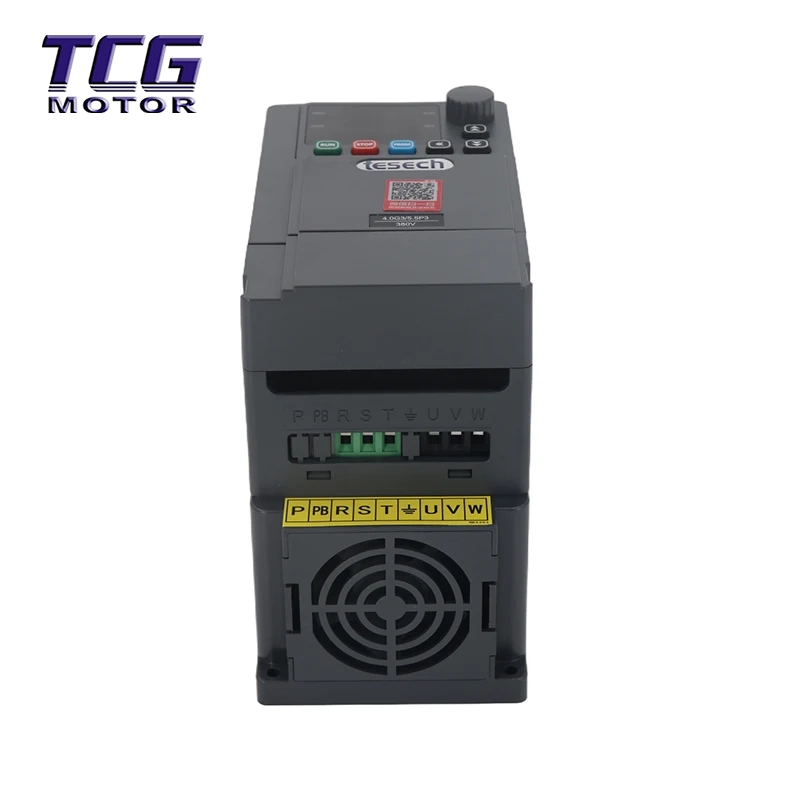

Hauptstromkreis: R/S/T zum Anschluss an die dreiphasige Stromversorgung, U/V/W zum Anschluss an den Motor. Das Vertauschen von Anschlüssen ist strengstens untersagt!

Bremseinheit: 0,75 kW bis 5,5 kW verfügen über eine integrierte Bremseinheit und erfordern einen externen Bremswiderstand (angeschlossen an die +/PB-Klemme); Ab 7,5 kW ist eine externe Bremseinheit erforderlich.

Erdung: Der PE-Anschluss muss zuverlässig geerdet sein und der Erdungswiderstand muss den örtlichen Vorschriften entsprechen.

3. Schnelles Debugging-Verfahren

1). Parameter-Reset: Setzen Sie F0-24 = 1, um die Werkseinstellungen wiederherzustellen.

2). Motorparameter: Stellen Sie F8-00 (Leistung) bis F8-04 (Geschwindigkeit) entsprechend dem Typenschild ein.

3). Parameteridentifikation: Stellen Sie F8-07 ein, um eine statische oder dynamische Identifikation durchzuführen (erforderlich für die Vektorsteuerung, um ein optimales Drehmoment zu erhalten).

4). Betriebssteuerung: Stellen Sie F0-00 ein, um den Betriebskanal auszuwählen (0: Panel, 1: Terminal, 2: Kommunikation).

5). Frequenzsollwert: Stellen Sie F0-01 ein, um die Frequenzquelle auszuwählen.

FAQ

F1: Was ist der Unterschied zwischen dem Frequenzumrichter der Serie 900G und dem Vorgängermodell (900M)?

A: Der TES 900G ist ein Allzweck-Wechselrichter mit einem größeren Leistungsbereich (bis zu 630 kW), umfangreicheren E/A-Anschlüssen (5 DI-Kanäle, 2 AI-Kanäle) und leistungsstarker Vektorsteuerungsleistung, wodurch er für komplexe industrielle Steuerungsszenarien geeignet ist. Das 900M-Minimodell hingegen ist typischerweise für einfache Anwendungen mit geringem Stromverbrauch (<2,2 kW) konzipiert und verfügt über weniger Anschlüsse.

F2: Unterstützt der Frequenzumrichter der Serie 900G die Wasserversorgungssteuerung mit mehreren Pumpen?

A: Ja. Die 900G-Serie verfügt über eine integrierte umfassende PID-Logik. Durch die Einstellung der Parameter F0-26 und F5 kann eine 1-zu-5-Mehrfachpumpensteuerung erreicht werden, einschließlich verschiedener Modi wie „eine in Betrieb, eine im Standby-Modus“, „Master-Slave-Steuerung“ und „synchrone Steuerung“, wodurch komplexe Wasserversorgungssysteme ohne externe Steuerung aufgebaut werden können.

F3: Was ist SVC-Steuerung? Warum ist eine Parameteridentifizierung notwendig?

A: Mit SVC (Speed ​​Sensorless Vector Control) kann der Wechselrichter das Motordrehmoment auch ohne Encoder präzise steuern. Die Identifizierung der Motorparameter (F8-07) ermöglicht es dem Wechselrichter, die internen Parameter des Motors (z. B. Widerstand und Induktivität) zu „lernen“ und so einen Ausgang mit niedriger Frequenz und hohem Drehmoment (0,5 Hz/150 %) zu erzielen. Ohne Identifikation arbeitet der Wechselrichter nur im normalen V/F-Modus, wodurch seine Hochlastkapazität verringert wird.

F4: Was soll ich tun, wenn auf dem Bedienfeld „Err14“ angezeigt wird, was darauf hinweist, dass das Modul überhitzt ist?

A: „Err14“ zeigt an, dass die Temperatur des Wechselrichtermoduls zu hoch ist. Bitte prüfen Sie: 1. Ist die Ladung zu schwer oder war sie schon längere Zeit verriegelt? 2. Ist der Kühlventilator beschädigt oder ist der Luftkanal durch Staub verstopft? 3. Liegt die Umgebungstemperatur über 40 °C (Reduzierung oder verbesserte Belüftung erforderlich)? 4. Ist die Trägerfrequenz F0-13 zu hoch eingestellt (die Trägerfrequenz kann entsprechend reduziert werden, um die Wärmeentwicklung zu verringern)?

F5: Wie kann die Lebensdauer des Wechselrichters in rauen Umgebungen verlängert werden?

A: Es wird empfohlen, den Lüfter und den Luftkanal regelmäßig (alle 6–12 Monate) von Staub zu reinigen; In Umgebungen mit hohem Staubgehalt (Verschmutzungsgrad > 2) sollte der Frequenzumrichter in einem Schutzschrank mit der Schutzart IP54 oder höher installiert werden. Bei einer Lagerung über einen längeren Zeitraum (mehr als 1 Jahr) sollte vor der Verwendung eine Alterungsbehandlung vor dem Aufladen gemäß der Bedienungsanleitung durchgeführt werden.
