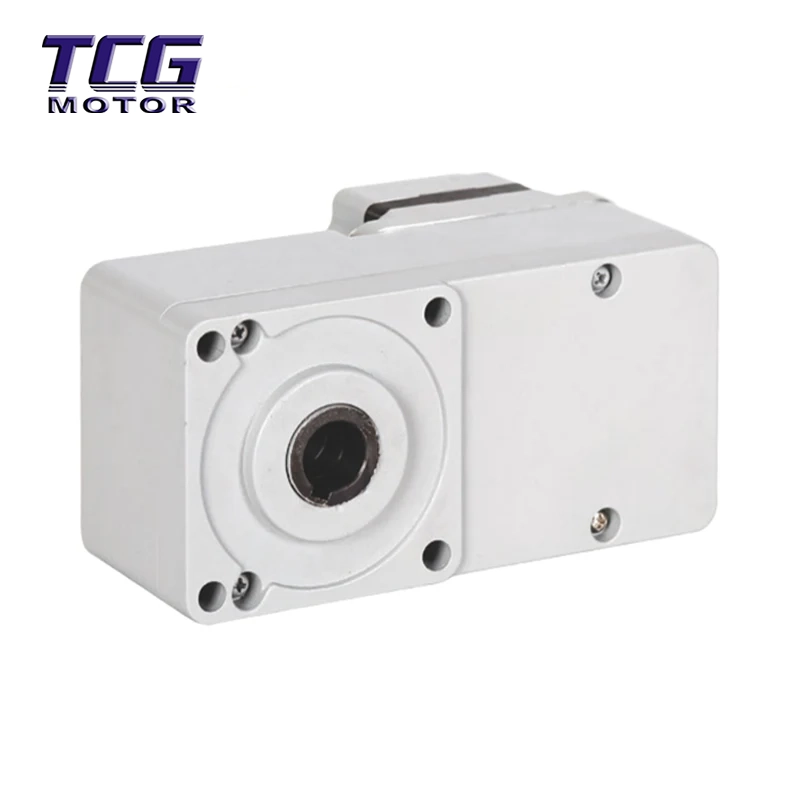

Der 30-W-BLDC-Motor mit 60GL-Hohlwellen-Flachgetriebe wurde speziell für die Präzisionsrotationsanforderungen automatisierter Geräte entwickelt. Es integriert Kabel und Sensoren über eine Hohlwellenstruktur und sein flaches Design spart viel Installationsraum, was es zu einer idealen Stromversorgungslösung für Roboterarme, medizinische Geräte und Präzisionsinstrumente macht.
Bei diesem Produkt handelt es sich um ein integriertes Antriebssystem mit einheitlichem Design, das einen bürstenlosen 30-W-Gleichstrommotor mit einem hochpräzisen 60GL-Flachgetriebe verbindet. Die Abtriebswelle weist eine Hohlstruktur auf. Seine Kernfunktionen sind:
Hohlwellendesign: Die Hohlwelle ermöglicht den einfachen Durchgang von Kabeln, Luftleitungen oder Sensoren und reduziert so die Komplexität der externen Verkabelung. Geeignet für Anwendungen, die eine interne Verkabelung erfordern, wie z. B. Robotergelenke und rotierende Module in medizinischen Geräten.
Flache Struktur: Gesamtdicke ≤90 mm, was zu einer geringeren Größe im Vergleich zu herkömmlichen Getrieben führt und sich an Einbauräume mit begrenzter Höhe anpasst.
Präzisionsgetriebe: Das 60GL-Untersetzungsverhältnis sorgt für ein hohes Drehmoment und erfüllt die Anforderungen einer präzisen Positionierung und schwerer Lasten.
Vergleich mit Vollwellengetrieben: Das Hohlwellendesign vereinfacht die Systemintegration, vermeidet Störungen durch externe Verkabelung und verbessert die Sauberkeit und Zuverlässigkeit der Ausrüstung.
Vergleich mit anderen Flachgetrieben: Das spezielle 60GL-Untersetzungsverhältnis optimiert das Drehmoment- und Geschwindigkeitsgleichgewicht und passt sich an präzisere Getriebeszenarien an.
Die Hohlwellenintegration spart Platz und Kosten: Das Wellenloch mit 12 mm Durchmesser ermöglicht den direkten Kabel-/Glasfaserkabeldurchgang, wodurch externe Adapter reduziert und die Systemkomplexität und Ausfallrate gesenkt werden.
Die ultradünne Struktur passt sich anspruchsvollen Räumen an: Mit einer Gesamtdicke von ≤90 mm kann der 30-W-BLDC-Motor mit 60GL-Hohlwellen-Flachgetriebe in Gerätefächer eingebettet oder bündig mit Montageflächen abschließen, wodurch er sich besonders für Anwendungen mit geringer Bauhöhe wie medizinische Bildgebungsgeräte und kollaborative Robotergelenke eignet.
Geräuscharm und reibungsloser Betrieb: Präzise geschliffene und dynamisch ausgewuchtete Zahnräder führen zu einem Betriebsgeräuschpegel von 50XX dB, geeignet für ruhige Umgebungen wie Laborgeräte und Smart Homes.
Hocheffiziente Wärmeableitung und lange Lebensdauer: Das flache Gehäuse vergrößert die Wärmeableitungsfläche und in Kombination mit wärmeleitenden Materialien beträgt der kontinuierliche Betriebstemperaturanstieg ≤80℃, bei einer Lebensdauer von über 20.000 Stunden.
Robotik und Automatisierung: Kollaborative Robotergelenkmodule, SCARA-Roboterarm-Drehachsen, automatische Inspektionsgeräte-Drehplattformen.
Medizinische Geräte: Rotationsmechanismen für Endoskope, Antriebsmodule für CT-Bildgebungsgeräte, Endeffektoren für chirurgische Roboter.
Präzisionsfertigung: Linsendrehtische für SMT-Bestückungsmaschinen, Halbleiter-Wafer-Inspektionsplattformen, optische Messgeräte.
Smart Home: Verdeckte motorisierte Vorhangrollen, intelligente Türschloss-Drehmechanismen, Präzisionshebevorrichtungen.
Szenario-Differenzierung: Der 30-W-BLDC-Motor mit 60GL-Hohlwellen-Flachgetriebe eignet sich besonders für Szenarien, in denen Sensoren, Encoder oder Kabel in die Drehachse integriert werden müssen, um externe Kabelverwicklungen oder Signalstörungen zu vermeiden.
Stellen Sie sicher, dass die Koaxialität zwischen Abtriebswelle und Last ≤ 0,05 mm beträgt. Zur Abfederung außermittiger Lasten empfiehlt sich eine elastische Kupplung. Ziehen Sie die Befestigungsschrauben über Kreuz an und achten Sie darauf, dass das Drehmoment den Spezifikationen entspricht (lokale Spannungskonzentrationen vermeiden).
Elektrischer Anschluss: Es muss ein dedizierter BLDC-Treiber verwendet werden; Ein direkter Stromanschluss ist verboten.
Hallsignalkabel müssen abgeschirmt sein, um elektromagnetische Störungen zu verhindern.
Tatsächliches Lastdrehmoment ≤80 % des Nenndrehmoments, sodass ein Spielraum für die Bewältigung von Start-Stopp-Stößen bleibt.
Vermeiden Sie beim Durchführen der Kabel durch die Hohlwelle scharfe Biegungen; Flexible Kabel werden empfohlen.
Überprüfen Sie den Fettzustand alle 3 Monate (nur fachgerechte Demontage). Öffnen Sie den Deckel nur, wenn das Siegel beschädigt ist.
Zur sicheren Montage mit einer Palette aus Aluminiumlegierung vakuumverpackt und außerdem durch eine Außenschicht aus EPE-Perlbaumwolle und einen Wabenkarton geschützt, um Kompression und Verformung zu verhindern.
Versand: Für Standardmodelle und nicht standardmäßige kundenspezifische Modelle (z. B. solche mit speziellen Schaftlängen oder Spannungen) wenden Sie sich bitte an den Kundendienst. Wir unterstützen weltweite Seefracht/DHL/Luftfracht.
F1: Beeinflusst die Hohlwellenstruktur die Festigkeit?
A: Durch die Verwendung hochfester Legierungsmaterialien und eines simulationsoptimierten Designs kann es der Nennlast standhalten, die Radial-/Axialkraft sollte jedoch gemäß den Spezifikationen nicht überschritten werden.
F2: Wird ein benutzerdefiniertes Untersetzungsverhältnis unterstützt?
A: Ja, die Anpassung ist von 5:1 bis 200:1 möglich, bei einer Mindestbestellmenge von 10 Einheiten.
F3: Gibt es Einschränkungen hinsichtlich der Kabeldurchführung durch die Hohlwelle?
A: Es werden flexible Kabel mit einem Durchmesser ≤12 mm empfohlen, um ein Verkratzen der Innenwand des Schachtlochs durch starre Drähte zu vermeiden.
F4: Kann es in feuchten Umgebungen verwendet werden?
A: Schutzart IP54, staubdicht und wasserdicht. Für extreme Umgebungen ist ein höherer Schutz oder eine Versiegelungsbehandlung erforderlich.
F5: Wie kalibriert man die Genauigkeit der Regelung?
A: In Verbindung mit dem Treiber sind eine Hall-Phasenkalibrierung und die Einstellung des Encoder-Ursprungs erforderlich. Technischer Handbuch-Support wird bereitgestellt.
