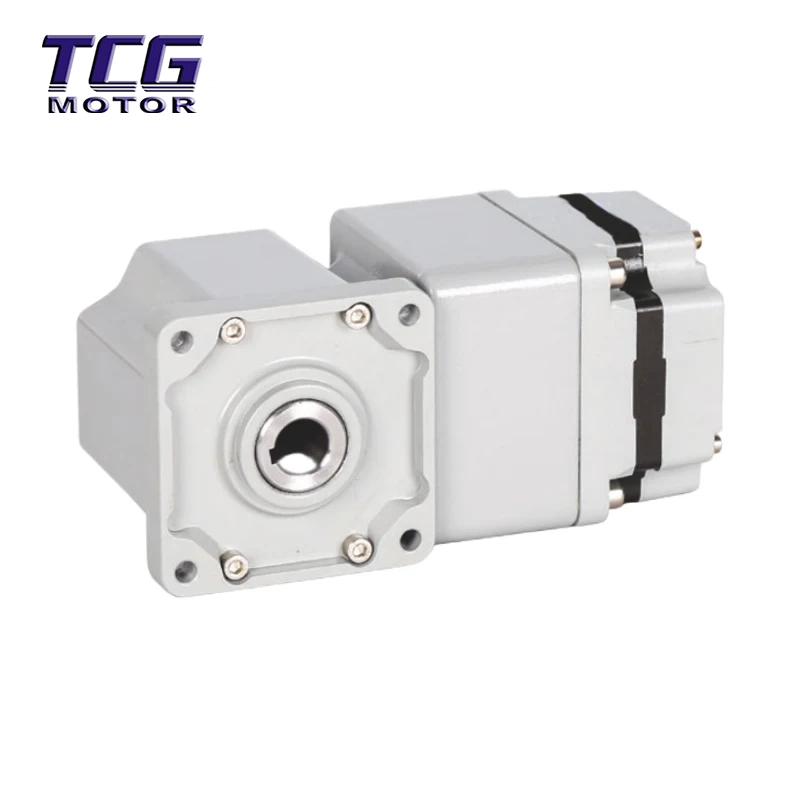

Dieser 60-W-BLDC-Motor mit 80-GR-Winkelgetriebe wurde speziell für automatisierte Geräte entwickelt, die eine vertikale Lenkung und eine präzise Übertragung erfordern. Durch eine rechtwinklige Wellenstruktur werden ein kompaktes Layout und ein hohes Drehmoment erreicht, was es zu einer idealen Antriebslösung für Roboterendgelenke, Präzisionsinstrumente, Logistiktransport und andere Bereiche macht.
Rechtwinkliges Layout für optimale Raumnutzung: Das 90°-Eckdesign wandelt die Übertragungsrichtung vertikal um und spart so XX % des Flächenraums, wodurch es sich besonders für Roboterarm-Endeffektoren und mehrschichtige automatisierte Geräte eignet.
Hohe Drehmomentabgabe und stabile Übertragung: Ein Untersetzungsverhältnis von 80 GR gepaart mit hochfesten Zahnrädern liefert ein Spitzendrehmoment von 7 N·m, geeignet für schwere Anwendungen wie Heben, Spannen und Drehen.
Hochpräzise Positionierung mit minimalem Fehler: Die Getriebepräzision erreicht ISO 5-Niveau, mit einem Übertragungsfehler ≤5 % und einer Wiederholgenauigkeit von ±X %, was gewöhnlichen rechtwinkligen Untersetzungsgetrieben überlegen ist.
Geringe Vibrationen und Geräusche, leiser Betrieb: Zahnräder werden präzise geschliffen und dynamisch ausgewuchtet, was zu einem Betriebsgeräusch von ≤55 dB führt, geeignet für ruhige Umgebungen wie Laborgeräte und Präzisionsbearbeitung.
Modulares Design für einfache Installation: 60-W-BLDC-Motor mit 80-GR-Winkelgetriebe bietet sowohl Flansch- als auch Fußmontageoptionen, passt sich an verschiedene Geräteschnittstellen an und verkürzt die Systemintegrationszeit.
Robotik: Industrieroboter-Endeffektoren, kollaborative Roboterarm-Drehmodule, AGV-Lenksysteme.
Automatisierungsausrüstung: Automatisierte Eckförderer für Produktionslinien, Materialtransportmechanismen, Präzisionsmontageplattformen.
Medizinische Ausrüstung: Dreharme für chirurgische Roboter, Antriebsmodule für CT-Scanner, Hubachsen für medizinische Bildgebungsgeräte.
Präzisionsfertigung: Drehtische für CNC-Bearbeitungszentren, oszillierende Achsen für Laserschneidmaschinen, Halbleiterprüfgeräte.
Szenario-Differenzierung: Der 60-W-BLDC-Motor mit 80-GR-Winkelgetriebe eignet sich für Szenarien mit begrenztem Platzangebot, die eine vertikale Eckübertragung erfordern, mehrstufige Untersetzungskombinationen ersetzen und die Systemkompaktheit und Übertragungseffizienz verbessern.
Stellen Sie sicher, dass die Rechtwinkligkeit zwischen Eingangswelle und Motorwelle sowie zwischen Ausgangswelle und Lastwelle ≤0,1 mm beträgt. Verwenden Sie zur Kalibrierung eine Messuhr.
Ziehen Sie beim Einbau des Flansches die Schrauben gleichmäßig an und achten Sie darauf, dass das Drehmoment den Spezifikationen entspricht (lokale Spannungskonzentrationen vermeiden).
Verwenden Sie einen dedizierten BLDC-Treiber. Nicht direkt an die Stromversorgung anschließen.
Encoder-Signalleitungen müssen abgeschirmt sein, um elektromagnetische Störungen zu verhindern.
Tatsächliches Lastdrehmoment ≤80 % des Nenndrehmoments; Vermeiden Sie häufigen Überlastbetrieb.
In Umgebungen mit hohen Temperaturen ist ein Kühlventilator oder eine Zwangsluftkühlung erforderlich.
Vollständig geschlossenes Schmierdesign; Während seiner Lebensdauer ist kein Ölwechsel erforderlich. Überprüfen Sie regelmäßig den Ölstand (falls ein Ölfenster vorhanden ist).
Verpackung: Der 60-W-BLDC-Motor mit 80-GR-Winkelgetriebe wird mit einer hochpräzisen Form aus Aluminiumlegierung gesichert und mit einer vakuumstoßfesten Folie versiegelt und anschließend durch eine äußere Wabenkartonschachtel und einen Holzrahmen geschützt, um Stöße und Verformungen zu verhindern.
Versand: Für Standardmodelle und nicht standardmäßige kundenspezifische Modelle (z. B. spezielle Schaftlängen oder Spannungen) wenden Sie sich bitte an den Kundendienst. Wir unterstützen weltweite Seefracht/DHL/Luftfracht.
F1: Wie kann man zwischen einem rechtwinkligen Reduzierstück und einem Parallelwellen-Reduzierstück wählen?
A: Rechtwinklige Untersetzungsgetriebe werden für Getriebe mit 90°-Winkel verwendet, während Untersetzungsgetriebe mit paralleler Welle für Getriebe mit paralleler Anordnung verwendet werden. Die Auswahl sollte sich an den tatsächlichen Platz- und Richtungsanforderungen orientieren.
F2: Kann ein Untersetzungsverhältnis von 80 GR angepasst werden?
A: Die Anpassung wird im Bereich von 3-300 GR unterstützt. Es sind Ladeparameter erforderlich, bei einer Mindestbestellmenge von 10 Stück.
F3: Wie kann die Installationsgenauigkeit sichergestellt werden?
A: Es wird empfohlen, zur Kalibrierung ein Laserausrichtungsinstrument zu verwenden. Koaxialität/Rechtwinkligkeit muss den Anforderungen der Parametertabelle entsprechen.
F4: Ist der 60-W-BLDC-Motor mit 80-GR-Winkelgetriebe wasserdicht?
A: IP54 staub- und spritzwassergeschützt. Für feuchte Umgebungen oder Unterwasserumgebungen sind eine IP55-Version oder höher oder kundenspezifische Dichtungen erforderlich.
