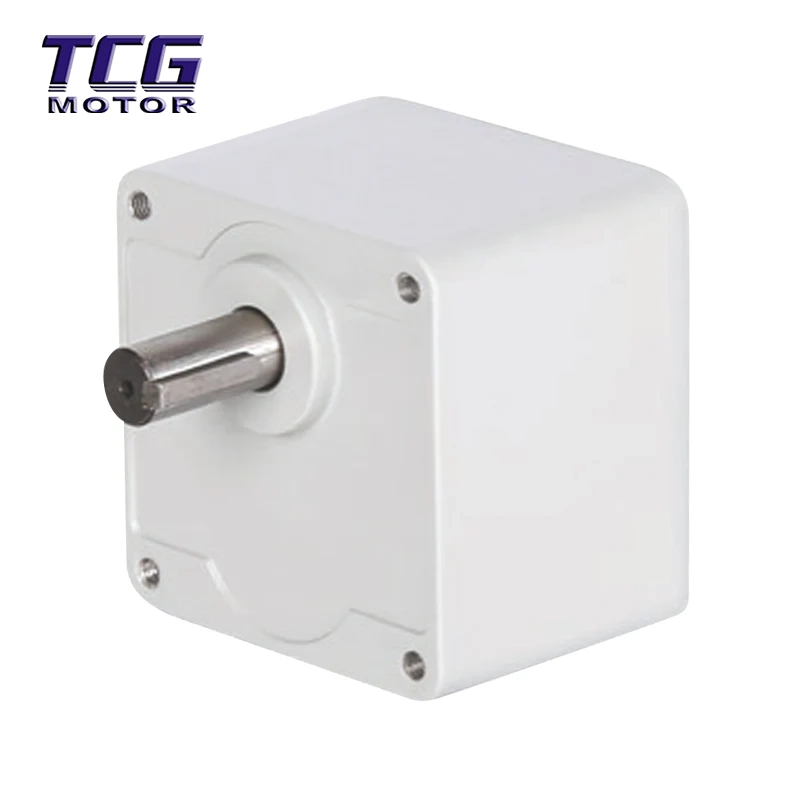

Ein bürstenloser Gleichstrommotor mit paralleler Welle ist ein integriertes Antriebssystem, das einen bürstenlosen Motor mit einem Parallelachsengetriebe kombiniert. Seine Eingangs- und Ausgangswellen bleiben parallel, was zu einer linearen Kraftübertragung führt. Es nutzt elektronische Kommutierung anstelle herkömmlicher Bürsten, kombiniert mit einem Präzisions-Schrägverzahnungs-Untersetzungsmechanismus, um ein hohes Drehmoment bei kompakter Größe zu erreichen.
Übertragungseffizienz: Orthogonale Wellen erfordern eine Änderung der Kraftrichtung um 90°, was zu Energieverlusten führt; Parallelwellen sind Linearantriebe mit äußerst geringen mechanischen Verlusten, die einen Wirkungsgrad von über 95 % erreichen.
Kostenvorteil: Relativ einfacher Aufbau, einfachere Getriebeherstellung und kostengünstiger im Vergleich zu Motoren mit orthogonaler Welle, was ihn zur bevorzugten Wahl für budgetsensible Projekte macht.
Radialer Platz: Der bürstenlose Gleichstrommotor mit paralleler Welle eignet sich für Szenarien mit begrenztem Platz in Längsrichtung, aber viel seitlichem Platz (z. B. lange, schmale Montagelinien).
Ultrahohe Energieeffizienz: Durch die Verwendung eines präzisen Schräg- oder Spiralgetriebedesigns zeichnet es sich durch einen hohen Eingriff und einen Übertragungswirkungsgrad von im Allgemeinen über 95 % aus. Im Vergleich zu Rechtsachsenmotoren erzeugt er weniger Wärme und spart im Langzeitbetrieb mehr Energie, was ihn zu einer idealen Wahl für energiesparende Nachrüstungen macht.
Außergewöhnliche Kosteneffizienz: Da es sich um die ausgereifteste Untersetzungsstruktur handelt, sind die Herstellungs- und Wartungskosten niedriger als bei Rechtsachsenmotoren. Bei gleichzeitiger Erfüllung des Platzbedarfs können Sie 20–30 % der Hardware-Beschaffungskosten einsparen.
Vertikal kompakt: Obwohl seine seitliche Länge relativ groß ist, ist seine Höhe (Stapeldicke) äußerst dünn. Es ist ideal für den Einbau in Geräte mit begrenzter Höhe, aber ausreichend Platz in der Länge, wie z. B. Präzisionsetikettiermaschinen und Dünnschicht-Förderbänder.
Reibungsloser Betrieb und wartungsfrei: Die Struktur aus bürstenlosem Motor und geschlossenem Getriebe hat nicht nur eine Lebensdauer von über 20.000 Stunden, sondern arbeitet auch äußerst geräuscharm. Im Gegensatz zu Bürstenmotoren ist kein regelmäßiger Austausch der Kohlebürsten mehr erforderlich, sodass „einmalige Installation und langfristige Sicherheit“ gewährleistet sind.
Hinweis: Bürstenlose Gleichstrommotoren mit paralleler Welle nehmen in der Horizontalen (Längsrichtung) viel Platz ein. Wenn der Innenraum des Geräts sehr eng ist, geben Sie bitte orthogonalen oder flachen Achsenmotoren den Vorzug.
Industrielle automatisierte Produktionslinien: Förderbandantriebe, Verpackungsmaschinenspindeln, Etikettiermaschinenrollen, Materialaufzüge.
Kommerzielle und Lebensmittelausrüstung: Gewerbliche Mixer, Kaffeemühlen, Ausgabemechanismen für Verkaufsautomaten, Drehöfen.
Smart Home- und Gebäudeanwendungen: Elektrische Rollläden, intelligente Kleiderständer, Wohnungslüftungssysteme.
Drehmomentspielraum: Bei der Auswahl eines Motors sollte das tatsächliche Lastdrehmoment weniger als 70 % des Nenndrehmoments betragen, um die Auswirkungen häufiger Starts und Stopps zu bewältigen und die Lebensdauer des Motors zu verlängern.
Platzbedarf: Aufgrund der linearen Struktur muss bei der Installation ausreichend Platz in seitlicher Länge reserviert werden, und am Motorende (Lüfterende) muss ein Kühlkanal gewährleistet sein.
Verhinderung einer Verpolung: Das Vertauschen der positiven und negativen Anschlüsse der Stromversorgung ist strengstens untersagt, da sonst die Antriebsplatine sofort durchbrennt.
Signalunterscheidung: Es ist wichtig, zwischen den dreiphasigen Stromleitungen (UVW) und den Hall-/Encoder-Signalleitungen zu unterscheiden. Ein falscher Anschluss führt dazu, dass der Motor vibriert oder sich nicht dreht.
Keine Auswirkungen: Bei der Installation von Riemenscheiben oder Kupplungen ist es strengstens verboten, bei bürstenlosen Gleichstrommotoren mit paralleler Welle auf die Ausgangswelle des Motors zu schlagen, um eine Beschädigung der internen Lager und Zahnräder zu vermeiden.
Kühlmanagement: Obwohl sehr effizient, wird die Installation eines Kühlventilators empfohlen, wenn das Gerät kontinuierlich in Umgebungen mit hohen Temperaturen über 40 °C oder in einem geschlossenen Gehäuse betrieben wird.
Verpackungsstandard: Das Gehäuse des bürstenlosen Gleichstrommotors mit paralleler Welle ist mit verdickter EPE-Perlbaumwolle umwickelt und in einer hochfesten fünflagigen Wellpappschachtel untergebracht, um Quetschungen und Vibrationen während des Transports wirksam zu verhindern.
Lieferzeit: Für Standardmodelle und nicht standardmäßige kundenspezifische Modelle (z. B. spezielle Schaftlängen oder Spannungen) wenden Sie sich bitte an den Kundendienst.
F1: Was ist besser, ein bürstenloser Gleichstrommotor mit paralleler Welle oder ein Motor mit rechter Achse?
A: Das hängt von Ihrem Geräteraum ab. Wenn seitlich viel Platz vorhanden ist und Sie Wert auf einen hohen Wirkungsgrad und niedrige Kosten legen, ist ein Parallelachsmotor die absolute erste Wahl (Wirkungsgrad > 95 %). Wenn der Innenraum Ihrer Ausrüstung begrenzt ist und eine Installation in „Bogenhöhe“ erforderlich ist, muss ein Motor mit rechter Achse gewählt werden.
F2: Benötigt dieser Motortyp eine Wartung durch Schmierung?
A: Nein. Dieses Produkt verwendet eine vollständig geschlossene Fettschmierstruktur (lebenslange wartungsfreie Konstruktion). Es ist werkseitig mit Spezialfett vorgeschmiert, sodass Benutzer während der normalen Lebensdauer kein Schmieröl nachfüllen müssen.
F3: Warum soll er energieeffizienter sein als ein Rechtsachsenmotor?
A: Weil der Kraftübertragungsweg unterschiedlich ist. Ein Rechtsachsenmotor muss über Kegelräder die Richtung um 90 Grad ändern, was zu einem größeren Reibungsverlust führt (Wirkungsgrad ca. 85 %). Ein Parallelachsenmotor überträgt die Leistung linear mit extrem geringen mechanischen Verlusten und erreicht so eine höhere Energieumwandlungseffizienz.
F4: Ist es normal, dass sich der Motor erwärmt?
A: Bei einer Umgebungstemperatur unter 40 °C ist eine Motoroberflächentemperatur von 60–70 °C normal. Wenn es jedoch zu heiß zum Anfassen wird (über 90℃) oder einen verbrannten Geruch verströmt, schalten Sie das Gerät bitte sofort aus und überprüfen Sie es. Dies kann an übermäßiger Belastung, einphasigem Betrieb oder schlechter Wärmeableitung liegen.
F5: Kann es mit einem Geschwindigkeitsregler verwendet werden?
A: Absolut. Dieser Motor ist standardmäßig mit einem speziellen Treiber ausgestattet, der einen 0-10-V-Analogeingang, ein PWM-Signal oder eine Potentiometer-Geschwindigkeitsregelung unterstützt und so eine stufenlose, sanfte Anpassung von 0 U/min bis zur Nenndrehzahl ermöglicht.
